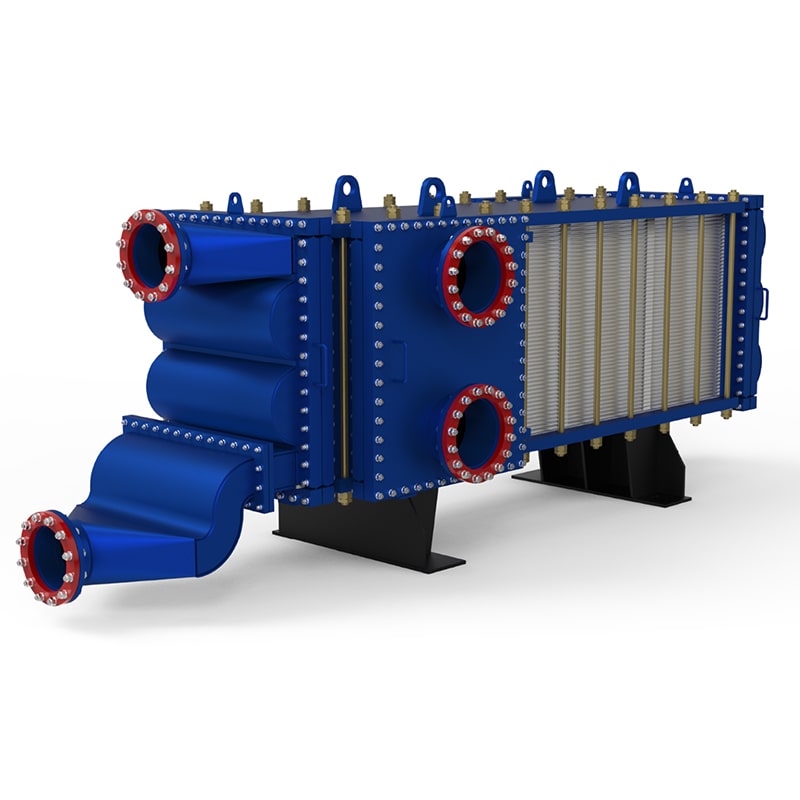

Wide Gap Welded Plate Heat Exchanger
Zertifikate: ASME, NB, CE, BV, SGS etc.
Auf der Suche nach Fachberatung? Unsere erfahrenen Ingenieure stehen bereit, Ihnen zu helfen. Erfahren Sie mehr über unsere Wärmetauscher und Zubehördienste, die alle genau auf Ihre Bedürfnisse ausgerichtet sind.
Kontakt uns
Produktdetails
-
Was ist ein Wide Gap Welded Plate Heat Exchanger?
Der Wide Gap Welded Plate Heat Exchanger (WGPHE) verfügt über eine voll geschweißte, dichtungsfreie Konstruktion. Diese innovative Konstruktion behält nicht nur die Vorteile einer hohen Wärmeübertragungseffizienz und einem geringen Druckabfall im Vergleich zu anderen Austachtern-Typen unter ähnlichen Bedingungen, sondern sorgt auch für einen reibungslosen Flüssigkeitsfluss durch die speziell konzipierten breitspaltenden Kanäle. Das Fehlen von „Toten Zonen" verhindert die Ansammlung oder Verstopfung von festen Partikeln oder Suspensionen, erleichtert den ununterbrochenen Flüssigkeitsdurchgang und eliminiert effektiv Verstopfungen. -

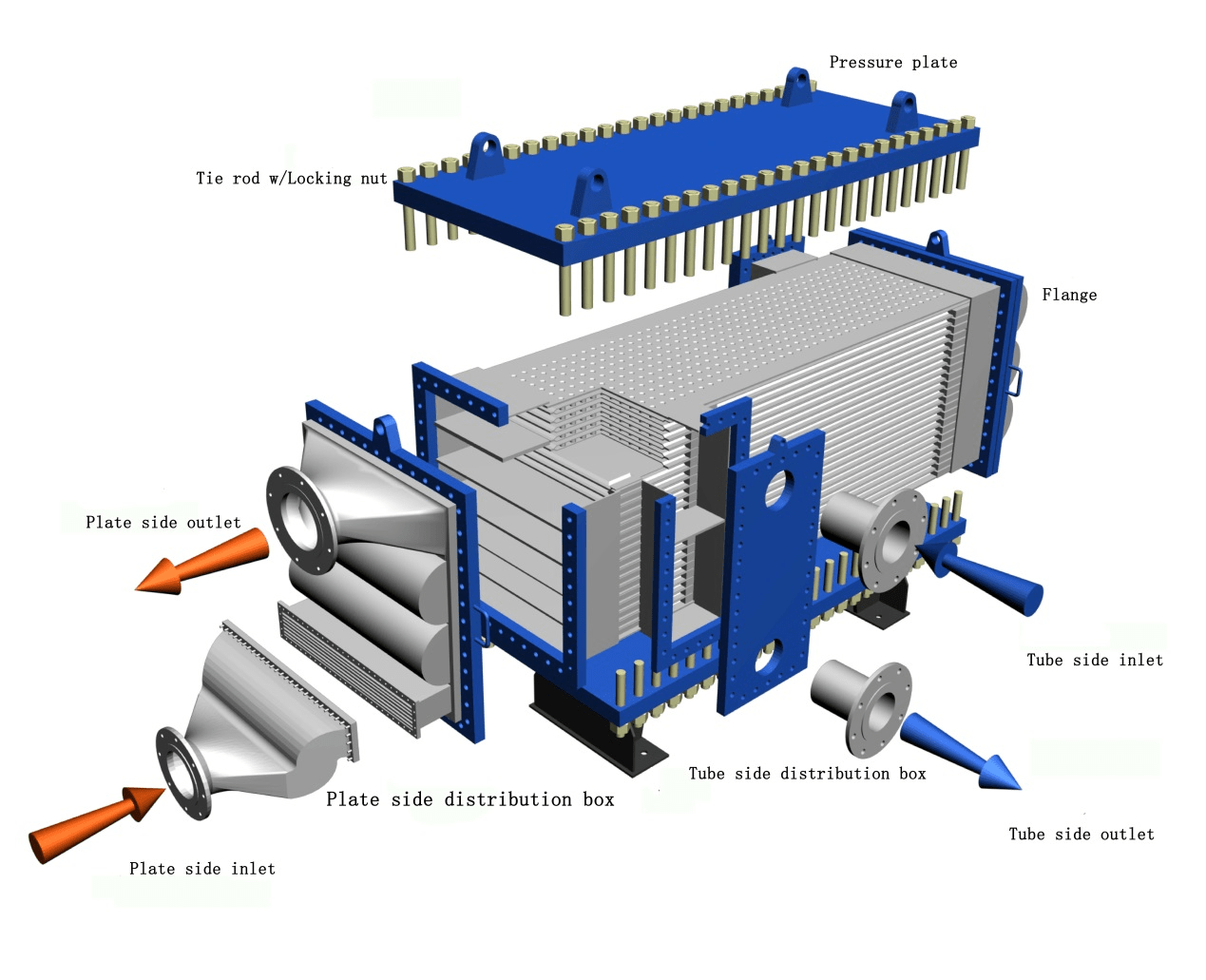

Wie ist der Wide Gap Welded Plate Wärmetauscher konstruiert?

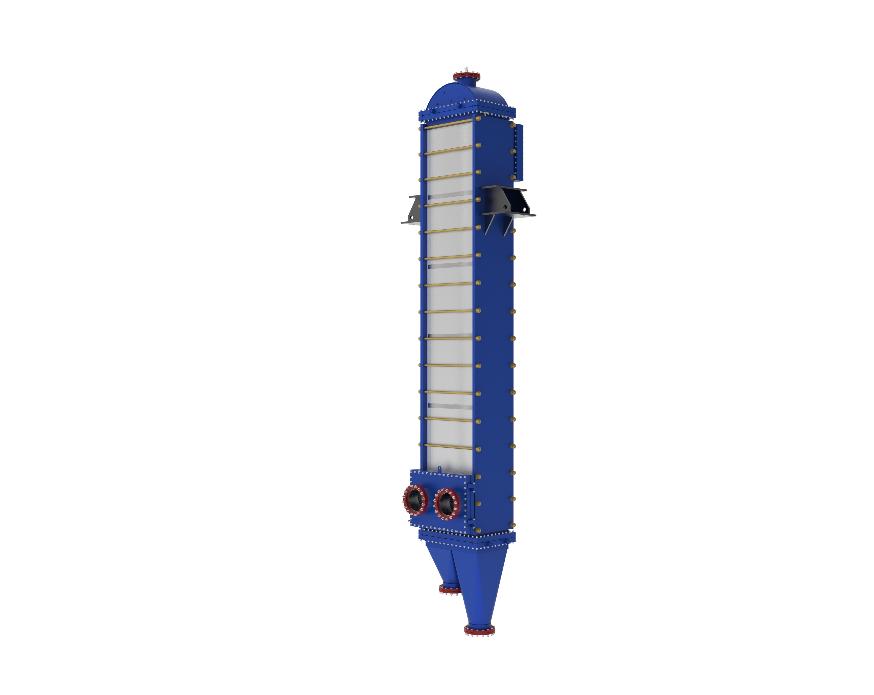

Jeder Durchflusskanal wird sorgfältig durch das Schweißen von Platten miteinander gebildet. Das Plattenpaket, das aus einer genau berechneten Anzahl von Platten besteht, ist sicher in einem robusten Rahmen installiert und sorgt für eine nahtlose Integration in das Produktionssystem. In dieser Konfiguration werden herausfordernde Flüssigkeiten wie solche, die Feststoffe oder hochviskose Suspensionen enthalten, durch die breiten Spaltkanäle geleitet. Diese Kanäle sind speziell konstruiert, um Verstopfungen zu verhindern und einen unterbrechungslosen Fluss zu ermöglichen. Auf der anderen Seite werden saubere Flüssigkeiten durch die gegenüberliegenden Seitenkanäle geleitet, die für eine überlegene thermische Leistung und Betriebszuverlässigkeit optimiert sind. Dieser Wärmetauscher ist in horizontalen und vertikalen Installationskonfigurationen erhältlich. Das vertikale Design bietet weitere Vorteile, darunter einen deutlich kleineren Fußabdruck, eine verringerte Verstopfungsanfälligkeit und einen geringeren Druckabfall, wodurch es eine optimale Wahl für raumengrenzte Umgebungen und Anwendungen ist, die eine verbesserte Durchflusseffizienz erfordern.
Produkt Vorteil
-
Wide Gap Channel
Der Wide Gap Channel bietet eine hohe Effizienz bei der Handhabung von viskosen oder partikelladen Flüssigkeiten, verhindert Verstopfungen, sorgt für einen reibungslosen Fluss, reduziert die Wartung und behält eine optimale thermische Leistung bei minimalem Druckabfall.Öffnungsfähig
Der geschraubte Anschluss ermöglicht den einfachen Zugang und die Vielseitigkeit, da alle vier Seiten öffnbar sind. Diese Funktion ermöglicht mehr Flexibilität und Komfort während der Installation, Wartung und Inspektion. -
Hohe Effizienz
Innovationen in der Plattengeometrie und der Strömungsdynamik zielen darauf ab, die thermische Effizienz weiter zu steigern und gleichzeitig den Energieverbrauch zu reduzieren, was den globalen Energieeinsparzielen entspricht.vollständig geschweißt
Die dichtungsfreie Konstruktion ermöglicht einen robusten Betrieb in höheren Druck - und Hochtemperaturumgebungen und sorgt für eine leckfeste Leistung für kritische Anwendungen. -

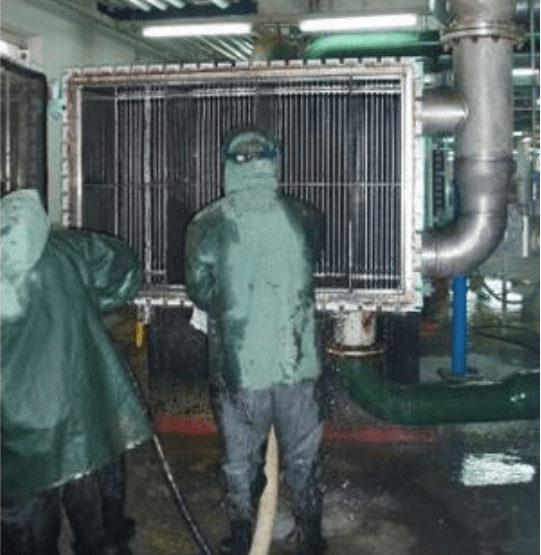

Einfache Reinigung

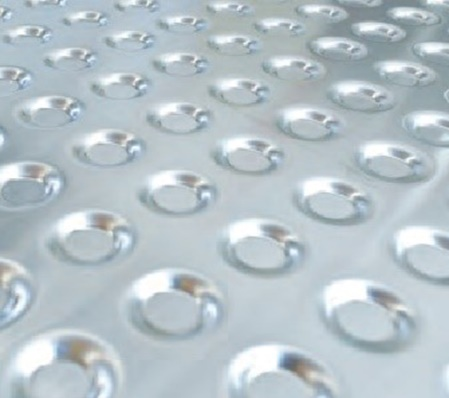

Es verfügt über zugängliche Wärmeübertragungskanäle, die eine effektive Entfernung von Ablagerungen und Skalen durch verschiedene Methoden wie mechanische Spülung, chemische Reinigung oder Ultraschall ermöglichen.Dauerbarkeit
Aus hochwertigen Materialien und mit Präzisionsschweißtechniken gebaut, um rauen Betriebsbedingungen zu widerstehen und langfristige Zuverlässigkeit zu gewährleisten.
Produktparameter
| Parameter-Element | Parameter |
|---|---|
| max. Area | 2000m2 |
| Design-Temperatur | ≤ 350 °C |
| Design Druck | Vakuum ~ 35 bar |
| Plate Dicke | 1.0- 2,5 mm |
| Gap Kanal | 8 bis 30 mm |
Wie entwerfen und herstellen
Wide Gap Welded Plate Heat Exchanger
Thermisches Design
- Wärmeübertragungseffizienz: Optimiertes Plattendesign und Abstand, um die Oberfläche zu maximieren und die Wärmeübertragungsraten zu erhöhen.
- Flow Arrangement: Konfiguriert für Kanäle mit breiter Lücke, Multi-Pass - Gegenstrom, um Blockierungen zu vermeiden und die thermische Effizienz basierend auf Platz - und Leistungsbedarf zu verbessern.
- Pressure Drop Management: Entwickelt, um Druckabfälle zu minimieren, einen effizienten Flüssigkeitsfluss zu gewährleisten und den Energieverbrauch zu reduzieren.
Material Auswahl
- Edelstahl: bietet eine hervorragende Korrosionsbeständigkeit und Haltbarkeit, geeignet für eine Vielzahl von Anwendungen.
- Duplex Edelstahl: Ideal für Umgebungen mit hoher Erosion durch Partikel und bietet eine überlegene Härte und Langlebigkeit.
- Hastelloy: Verwendet unter extrem korrosiven Bedingungen, einschließlich saurer Umgebung, chloridreiche Medien und hohen Temperaturen.
Schweiß - und Montage-Techniken
- Präzisionsschweißen: Sorgt für nahtlose Verbindungen zwischen den Modulen, verhindert Lecks und behält die strukturelle Integrität.
- Automatisierte Montage: Nutzt fortgeschrittene Fertigungstechniken für gleichbleibende Qualität und schnelle Produktion.
Anwendungen von Wide Gap Welded Plate Wärmetauschern
Durch die Bereitstellung effizienter und zuverlässiger Lösungen für den komplexen industriellen Flüssigkeitsumsatz spielen diese Wärmetauscher eine zentrale Rolle bei der Aufrechterhaltung reibungsloser und kontinuierlicher Produktionsprozesse in verschiedenen Branchen.
-
Wärmetauscherlösungen für die MetallindustrieDie Metallindustrie ist ein entscheidender Sektor für die Rohstoffproduktion und wird oft als "Rückgrat der Industrie" bezeichnet. Es wird allgemein in die Eisenmetallurgie unterteilt, die die Eisen - und Stahlproduktion umfasst, und die Nichteisenmetallurgie, die die Verarbeitung von Metallen wie Kupfer, Aluminium, Blei, Zink, Nickel und Gold umfasst. -
Wärmetauscherlösungen für die chemische IndustrieDie chemische Industrie ist ein hochtechnischer Sektor, der spezialisiertes Design, Präzisionsfertigung und strenge Qualitätskontrolle kombiniert, um vielfältige Prozessanforderungen zu erfüllen. Plattenwärmetauscher sind in diesem Bereich wesentlich und bieten eine effiziente Wärmeübertragung für Heizung, Kühlung, Kondensation und Verdunstung. Ihre kompakte Konstruktion, hohe thermische Effizienz und Anpassungsfähigkeit an raue Bedingungen sorgen für einen reibungslosen Betrieb, reduzieren den Energieverbrauch und unterstützen Nachhaltigkeitsziele. -
„Smart Eye" - Intelligenter Guardian-Experte für WärmetauscherIn der industriellen Produktion ist der stabile Betrieb von Wärmetauschern direkt mit der Produktionseffizienz und der Energiesicherheit verbunden. Als weltweit führender Hersteller von Wärmetauschern hat Shanghai Plate Heat Exchanger Pionierarbeit im digitalen Überwachungssystem „Smart Eye" erbracht. Dieses System, das sich auf künstliche Intelligenz, Edge Computing und Digital Twin-Technologien konzentriert, bietet Kunden auf der ganzen Welt intelligente Betriebs - und Wartungslösungen für den gesamten Lebenszyklus und sorgt dafür, dass jeder Wärmetauscher dauerhaft lebensfähig bleibt.
