Was ist ein Wärmetauscher

AWärmetauscher ist eine spezielle Ausrüstung, die entworfen wurde, um die Wärmeübertragung von einer Flüssigkeit auf eine andere zu erleichtern. Dieser Mechanismus ist entscheidend für die Aufrechterhaltung der Temperaturgleichgewichte über verschiedene Systeme hinweg und sorgt dafür, dass Maschinen und Prozesse optimal funktionieren. Das Fehlen eines effizienten Wärmetausches kann zu Überhitzung, Energieverschwendung und potenziellen Systemausfällen führen.

Anwendung von Wärmetauschern in der Industrie und im täglichen Leben

jenseits der Grenzen der Industriekomplexen, Industrielle Wärmetauscher durchdringen unsere tägliche Existenz. Von den Heizkörpern, die unsere Häuser erwärmen, bis hin zu Kühlsystemen, die unsere Nahrungsmittel konservieren, sind diese Geräte ein integraler Bestandteil. In der Industrie sind sie die Drehscheiben in Kraftwerken, chemischen Verarbeitungseinheiten und Fertigungslinien, was ihre Allgegenwärtigkeit und Bedeutung unterstreicht.

Wärmeübertragung in den Wärmetausern

Arbeitsprinzipien vonWärmetauschers

Die Wirksamkeit eines Wärmetauschers hängt von drei primären Wärmeübertragungsmechanismen ab:

FührungDies bezieht sich auf die direkte Wärmeübertragung durch ein Material oder zwischen Materialien in Kontakt. In Wärmetauschern erfolgt die Leitung durch die Wände, die die beiden Flüssigkeiten trennen.

KonvektionDies beinhaltet die Wärmebewegung aufgrund der Massenbewegung von Flüssigkeiten. Es kann natürlich sein, durch Dichteunterschiede angetrieben, oder erzwungen, durch externe Mittel wie Pumpen oder Ventilatoren induziert.

StrahlungDies ist die Übertragung von Wärme durch elektromagnetische Wellen. Obwohl es in Wärmetauschern weniger dominant ist, kann es in Hochtemperaturanwendungen eine Rolle spielen.

Wichtige Überlegungen für einen effizienten Wärmetaustausch

Um eine optimale Wärmeübertragung zu erreichen, bedarf es sorgfältiger Konstruktionsüberlegungen:

Material AuswahlMaterialien mit hoher Wärmeleitfähigkeit erhöhen die Wärmeübertragungsraten. Zusätzlich verlängern korrosionsbeständige Materialien die Lebensdauer des Austauschers.

Oberflächenoptimierung: Die Maximierung der Oberfläche in Kontakt mit den Flüssigkeiten erleichtert eine größere Wärmeübertragung. Dies kann durch verlängerte Flächen wie Flossen erreicht werden.

Flow-ArrangementDie relative Bewegung der beiden Flüssigkeiten - Gegenstrom, Parallelstrom oder Querstrom - beeinflusst die Temperaturgradienten und damit die Effizienz der Wärmeübertragung.

Was sind die MainArten von Wärmetauschern

Shell und Tube Wärmetauscher:

Bestehend aus einer Reihe von Rohren, die in einer zylindrischen Hülle eingeschlossen sind, sind Shell - und Rohrwärmetauscher für ihre Haltbarkeit und Vielseitigkeit bekannt. Eine Flüssigkeit durchquert die Röhrchen, während die andere um sie in der Hülle fließt. Diese Konstruktion ist für den Umgang mit Hochdruckanwendungen geeignet und ist in Industrien wie der petrochemischen Verarbeitung und der Stromerzeugung weit verbreitet.

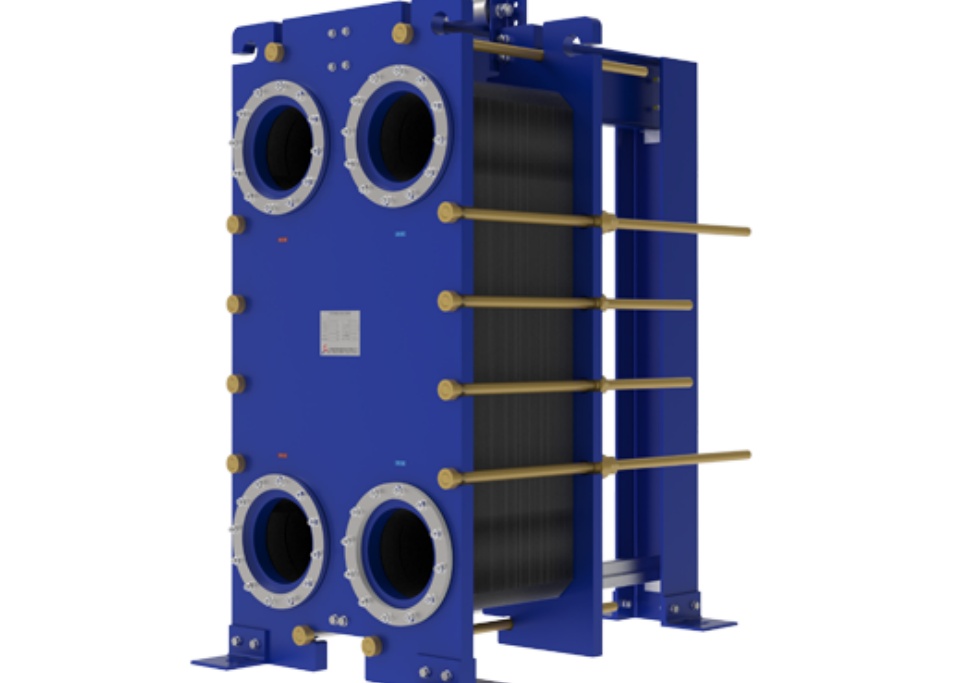

Plate Wärmetauscher:

Kompakte Effizienz für enge Räume

Plattenwärmetauscher (PHEs) erzielen eine kompakte Effizienz durch gestapelte Wellplatten, die dichte Flüssigkeitskanäle erzeugen. Der turbulente Strom von Plattenmustern erhöht die Wärmeübertragung um das 3 - 5fache und reduziert den Platzbedarf. Modulares Design ermöglicht die Anpassung der Kapazität durch Hinzufügen / Entfernen von Platten ohne Erweiterung des Fußabsatzes. Ihr Volumen ist 90% kleiner als die Schalen - und Rohrtypen, ideal für enge Räume in HVAC, Schiffen oder Fabriken. Leichte Materialien (z.B. Edelstahl) erhöhen die Platzersparung.

Wie Platten Wärmeübertragung optimieren

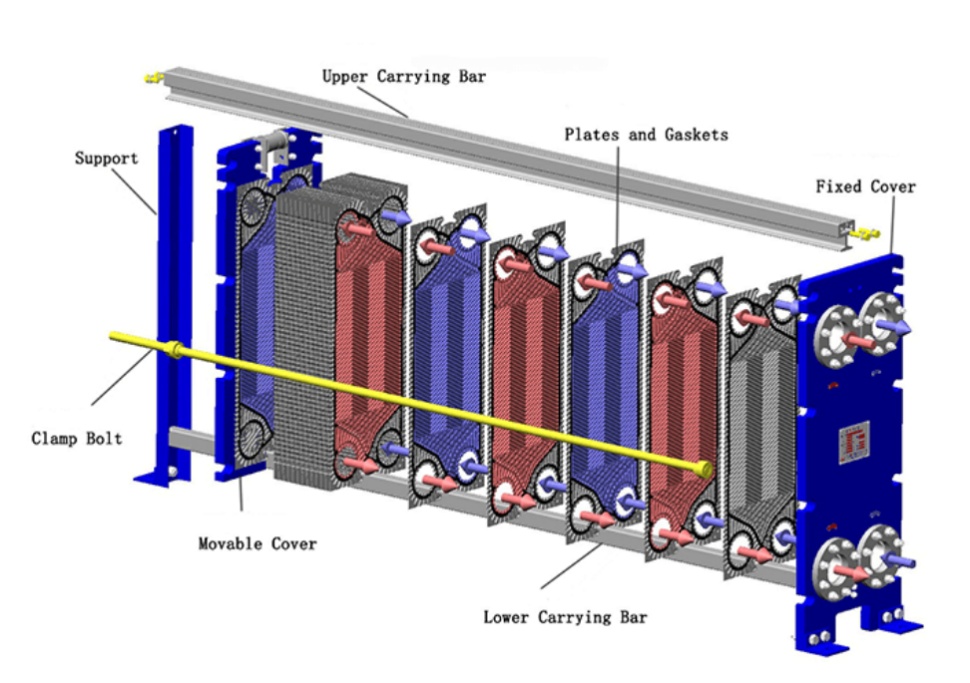

PHE (Plate Wärmetauscher)bestehen aus mehreren dünnen, Wellplatten, die zusammen gestapelt sind, wodurch wechselnde Kanäle für den Flüssigkeitsfluss geschaffen werden. Die Wellungen induzieren Turbulenzen, erhöhen die Wärmeübertragungskoeffizienten und sorgen für einen effizienten Wärmetaustausch auf einem kompakten Fassboden.

Reinigung und operative Vorteile

Die modulare Natur vonPlatten-Typ Wärmetauscher ermöglicht eine einfache Demontage und erleichtert eine einfache Reinigung und Wartung. Dieses Design minimiert Ausfallzeiten und gewährleistet eine konstante Betriebseffizienz.

Von der Lebensmittelverarbeitung bis zu HVAC-Systemen

Ihr kompaktes Design und hohe Effizienz machenDichtete Platten-Wärmetauscher Ideal für Anwendungen, bei denen Platz begrenzt ist, wie in Lebensmittelverarbeitungsanlagen und HVAC-Systemen. Sie werden besonders in Branchen bevorzugt, die aufgrund ihrer einfachen Reinigung strenge Hygienestandards erfordern.

Plate und Shell Wärmetauscher:

Durch die Kombination von Platten - und Schalen-Designs, einbettet dieser Typ geschweißte Plattenpakete in eine zylindrische Schale. Sie bietet die Kompaktheit von Plattenwechselern mit der Druckbeständigkeit von Schalen - und Rohrgeräten. Flüssigkeiten fließen durch Plattenkanäle und den Raum an der Schaleseite, wodurch eine hohe thermische Effizienz und Handhabungsdruck bis zu 80 bar erreicht werden. Anwendungen umfassen Fernwärme, Öl - und Gasverarbeitung und Hochdruck-Dampfsysteme. Ihr Hybrid-Design reduziert Schmutzungen und ermöglicht die thermische Ausdehnung, kommt aber zu höheren Kosten. Die Wartung ist aufgrund der geschweißten Struktur anspruchsvoll, obwohl sie bei anspruchsvollen Bedingungen traditionelle Typen übertreffen.

Finned Tube Wärmetauscher:

Flossen-Rohr - Austauscher verbessern die Wärmeübertragung zwischen Flüssigkeiten und Gasen, indem sie Flossen an die Außenseite der Röhre befestigen. Die Flossen erhöhen die Oberfläche und kompensieren die geringe Wärmeleitfähigkeit der Gase. Diese werden weit verbreitet in Klimaanlagen, Automobilheizkörpern und Luft - und Raumfahrtkühlsystemen verwendet. Erzwungene Konvektion (z.B. Lüfter) wird häufig angewendet, um die Gasseite Wärmeübertragung zu verbessern. Materialien wie Aluminiumflossen mit Kupferrohren bieten eine Balance von Leitfähigkeit und Kosten. Während wirksam für den Gas-Flüssigkeit - Wärmetaustausch, kann Schmutz auf Flossenoberflächen die Effizienz im Laufe der Zeit reduzieren. Sie sind weniger kompakt als Plattenaustauscher, aber sie zeichnen sich in Szenarien aus, in denen Luft oder Gas als eines der Medien erforderlich ist.

Luftgekühlte Wärmetauschler:

Durch die Nutzung von Umgebungsluft als Kühlmittel eliminieren luftgekühlte Wärmetauscher den Bedarf an Wasser und machen sie ökologisch nachhaltig und kostengünstig. Sie bestehen aus Flossenrohren und Ventilatoren, die die konvektive Wärmeübertragung verbessern. Häufig in Kraftwerken und der petrochemischen Industrie eingesetzt, sind diese Austauscher besonders vorteilhaft in Regionen, in denen Wasserressourcen knapp sind.

Doppel-Rohr - Wärmetauscher:

Auch bekannt als Haarnadel-Wärmetauscher, Doppel-Rohr - Designs verfügen über ein Rohr in einem anderen verschachtelt. Eine Flüssigkeit fließt durch das innere Rohr, während die andere im ringförmigen Raum zwischen den beiden Rohren zirkuliert. Diese einfache Konstruktion ist kostengünstig und eignet sich für Anwendungen mit geringerem Wärmeübertragungsanforderungen. Seine Modularität ermöglicht einfache Installation und Skalierbarkeit.

Vergleichen Sie Leistung, Instandhaltung Kosten und

Unterschiede in der Wärmeübertragungseffizienz und der Betriebseffizienz

Jeder Wärmetauscher-Typ bietet unterschiedliche Leistungseigenschaften.

Shell - und Rohr-Austauscher sind hervorragend im Umgang mit hohen Drucken und Temperaturen, wodurch sie für schwere Anwendungen geeignet sind.

Plate-Exchanger, mit ihrem hohen Verhältnis von Oberfläche zu Volumen, bieten überlegene Wärmeübertragungsraten in kompakten Designs.

Luftgekühlte Austauscher bieten Unabhängigkeit von Wasserquellen, während Doppelrohr-Austauscher Einfachheit und Zuverlässigkeit für kleinere Betriebsräume bieten.

Wartung

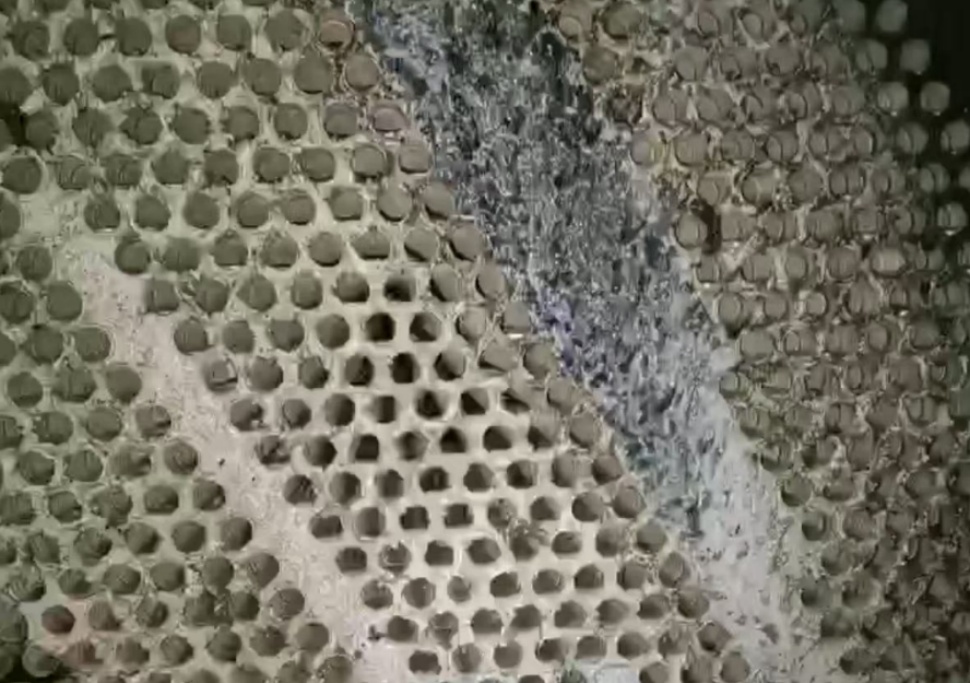

Schmutz - die Ansammlung unerwünschter Materialien auf Wärmeübertragung Oberflächen - kann die Leistung verschlechtern und die Betriebskosten erhöhen. Shell - und Rohr-Austauscher können eine regelmäßige Reinigung erfordern, um Schmutzungen zu beheben, insbesondere in den Rohren. Plattenwärmetauscher, obwohl leichter zu reinigen sind, können im Laufe der Zeit Dichtungen ersetzen müssen. Die Materialauswahl spielt eine entscheidende Rolle bei der Verringerung der Korrosion und der Verlängerung der Lebensdauer des Austachters.

Kosten & Installation

Die anfänglichen Investitions - und Installationskosten variieren je nach Austachlertypen.

Shell - und Rohrtauschgeräte können höhere Vorabkosten mit sich bringen, bieten jedoch eine Langlebigkeit in anspruchsvollen Umgebungen.

Plattenwärmetauscher bieten Kosteneinsparungen in Bezug auf Platz und Wartung, können jedoch Einschränkungen in Bezug auf Druck - und Temperaturschwellen haben.

Luftgekühlte Austauscher können die Betriebskosten senken, indem sie den Wasserverbrauch eliminieren, während Doppelrohr-Austauscher für spezifische Anwendungen wirtschaftliche Lösungen bieten.

Die Wahl des richtigen Wärmetauschers

Übereinstimmung von Flüssigkeitseigenschaften und Betriebsbedingungen mit dem Austauschertyp

Der Auswahlprozess sollte Flüssigkeitsmerkmale wie Viskosität, Korrosivfähigkeit und Temperaturbereiche berücksichtigen. Zum Beispiel können hochviskose Flüssigkeiten von der robusten Konstruktion von Schalen - und Rohr-Austauschern profitieren, während nicht-korrosive, niedrigviskose Flüssigkeiten für Platten-Austauscher gut geeignet sein könnten.

Branchenspezifische Anforderungen:

Verschiedene Branchen stellen einzigartige Anforderungen an die Leistung von Wärmetauschern. Die chemische Verarbeitung erfordert möglicherweise Materialien, die gegen aggressive Substanzen resistent sind, während die Lebensmittel - und Getränkeindustrie Hygiene und einfache Reinigung Priorität legt. HVAC-Systeme bevorzugen häufig kompaktes, effizientes Design, und Stromerzeugungsanlagen benötigen Austauscher, die in der Lage sind, hohe thermische Belastungen zu bewältigen.

Letzter GedankenhTS

Ein umfassendes Verständnis der vier Haupttypen von Wärmetauschern - Schalen und Rohr, Platte, Platte und Schalen, Flossenrohre, luftgekühlt und Doppelrohre - zeigt, dass jeder unterschiedliche Eigenschaften auf spezifische Anwendungen hat.

Shell - und Rohr-Austauscher werden für ihre Robustheit und Fähigkeit gelobt, Hochdruck - und Hochtemperatur-Szenarien zu bewältigen, wodurch sie in Industriezweigen wie der petrochemischen Verarbeitung und der Stromerzeugung unverzichtbar sind.

Plattenwärmetauscher sind mit ihrer kompakten und effizienten Konstruktion ideal für Anwendungen, bei denen Platz eingeschränkt ist und eine schnelle thermische Reaktion erforderlich ist, wie z. B. in HVAC-Systemen und in der Lebensmittelverarbeitung.

Luftgekühlte Wärmetauscher bieten eine umweltfreundliche Lösung, indem sie Umgebungsluft zum Kühlen nutzen, wodurch Wasser gespart und Betriebskosten reduziert werden, was besonders in trockenen Regionen oder in denen Wasserressourcen begrenzt sind, vorteilhaft ist.

Doppelrohre-Wärmetauscher, die sich durch ihre Einfachheit und Kosteneffizienz auszeichnen, eignen sich gut in kleineren Betriebsbetrieben oder bei denen die Prozessanforderungen unkompliziert sind und keine komplexen Wärmetauschlösungen erfordern.

Shanghai Wärmeübertragung Ausrüstung Co., Ltd. ist spezialisiert auf die Konstruktion, Herstellung, Installation und Service von Plattenwärmetauschern und kompletten Wärmeübertragungssystemen.

Wenn Sie weitere Beratung und Diskussion benötigen, fühlen Sie sich bitte frei zu Kontakt uns.
