Produkte
Pillow Platte
Zertifikate: ASME, NB, CE, BV, SGS etc.
Auf der Suche nach Fachberatung? Unsere erfahrenen Ingenieure stehen bereit, Ihnen zu helfen. Erfahren Sie mehr über unsere Wärmetauscher und Zubehördienste, die alle genau auf Ihre Bedürfnisse ausgerichtet sind.
Kontakt uns
Produktdetails
-

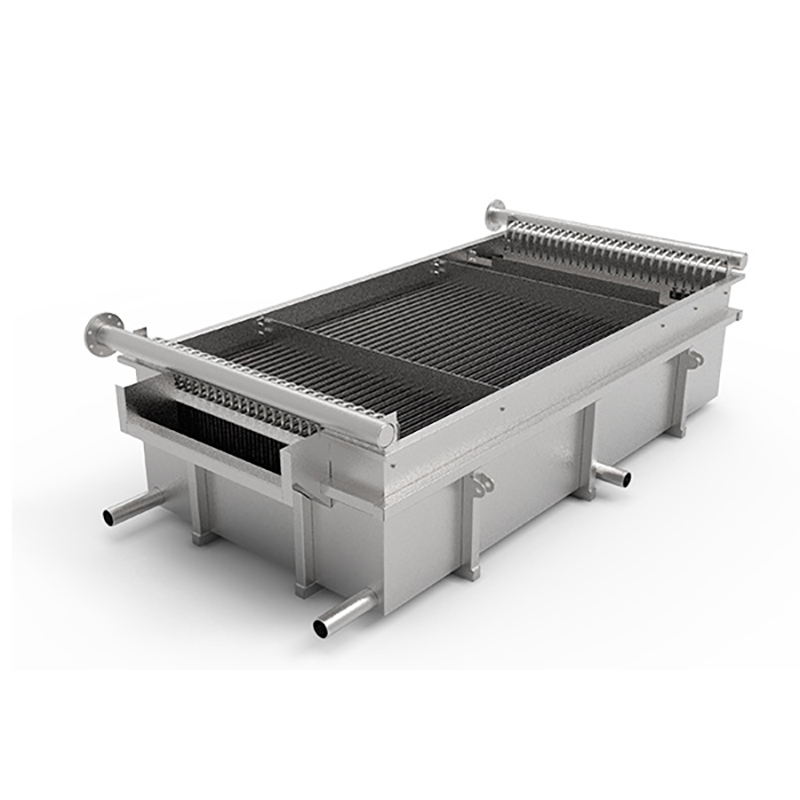

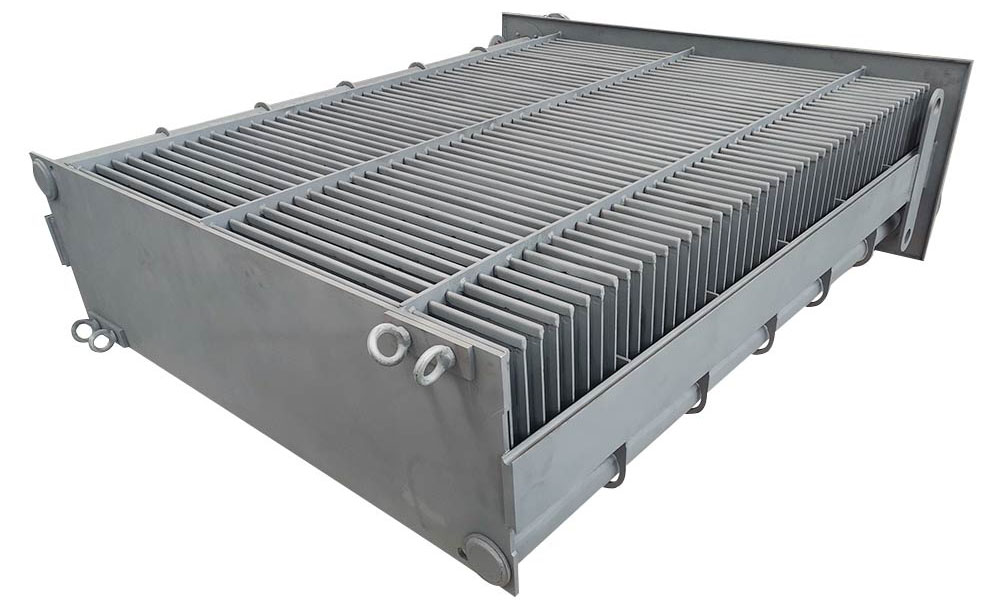

Das Prinzip von Pillow Plate
Das Kernprinzip der Pillow Plate liegt in der inneren Hohlraumstruktur. Die Platte wird durch Schweißen oder Stanz gebildet, um geschlossene Hohlräume zu schaffen, die mit Flüssigkeiten (wie Wasser, Öl oder Gas) gefüllt werden können, um einen effizienten Wärmetaustausch zu erleichtern. Die Hohlraumstruktur erhöht auch die mechanische Festigkeit der Platte und ermöglicht es, höheren Drucken und Belastungen standzuhalten. Während des Betriebs fließt die Flüssigkeit durch die Hohlräume und tauscht Wärme mit der äußeren Umgebung durch die Oberfläche der Platte aus, wodurch Kühl -, Heiz - oder Isolierfunktionen möglich werden. -
weit verbreitet in modernen industriellen Anwendungen
Pillow Plate mit seinem innovativen Design und seinen vielfältigen Vorteilen hat sich zu einem Eckpfeiler in modernen industriellen Anwendungen entwickelt und revolutioniert Industrien, die einen effizienten Wärmetaustausch, strukturelle Integrität und leichte Lösungen verlangen. Seine einzigartige Hohlraum-basierte Struktur verbessert nicht nur die thermische Leistung, sondern bietet auch eine außergewöhnliche mechanische Festigkeit, wodurch es ein vielseitiges und unverzichtbares Material in verschiedenen Sektoren ist.
Produkt Vorteil
-
Hohe thermische Effizienz
Die große Oberfläche und die innere Hohlraumstruktur verbessern die Wärmeübertragung und machen sie ideal für Anwendungen, die eine effiziente Kühlung oder Heizung erfordern.Leichtes design
Die Hohlraumstruktur reduziert den Materialverbrauch und behält gleichzeitig die Festigkeit bei, was zu einer leichten und gleichzeitig langlebigen Lösung führt. -
Mechanische Stärke
Das Design bietet eine ausgezeichnete Widerstandsfähigkeit gegen Druck und Verformung und sorgt für Zuverlässigkeit in anspruchsvollen Umgebungen.Versatibilität
Geeignet für verschiedene Flüssigkeiten (Flüssigkeiten, Gase) und Betriebsbedingungen, wodurch sie an unterschiedliche industrielle Anwendungen anpassbar sind. -
Hygiene Eigenschaften
Glatte Oberflächen und einfache Reinigung machen sie ideal für Industriezweige wie Lebensmittel und Pharma, in denen Sauberkeit von entscheidender Bedeutung ist.Kosten-Effizienz
Reduzierter Materialverbrauch und verbesserte Effizienz senken Betriebs - und Produktionskosten und bieten langfristige wirtschaftliche Vorteile.
Produktparameter
| Parameter-Element | Parameter |
|---|---|
| max. Bereich jedes Platten | 24m2 |
| Plate Dicke | 0.8- 4 mm |
| Design-Temperatur | -20 bis 300 ° C |
| max. Design Druck | 63 Bar |
| Platte Material | 304, 316L, 2205, 904L, ST13, C - 276, Titan usw., |
Wie entwerfen und herstellen
Pillow Platte
Definition von Anforderungen
- Zweck: Bestimmung der Anwendung (z.B. Wärmetauscher, Tanks oder Strukturkomponenten).
- Abmessungen: Geben Sie Länge, Breite und Dicke basierend auf der beabsichtigten Verwendung an.
- Leistungskriterien: Definieren Sie Parameter wie Drucktoleranz, thermische Effizienz und Tragfähigkeit.
Struktural Design
- Gestalt und Muster: Entwerfen Sie die kissenartige Struktur mit erhöhten und eingeschlossenen Bereichen, um die Festigkeit und die Wärmeübertragungseffizienz zu erhöhen.
- Innere Kanäle: Planen Sie die internen Durchflusswege für Flüssigkeiten oder Gase, um eine gleichmäßige Verteilung und einen minimalen Druckabfall zu gewährleisten.
Material Auswahl
- Basismaterial: Wählen Sie Materialien wie Edelstahl, Aluminium oder Kohlenstoffstahl, unter Berücksichtigung von Faktoren wie Korrosionsbeständigkeit, Festigkeit und Wärmeleitfähigkeit.
- Oberflächenbearbeitung: Entscheiden Sie über Oberflächenbehandlungen (z. B. poliert, bürstet oder beschichtet) basierend auf der Anwendungsumgebung.
Schweiß und Montage
- Nahtschweißen: Schweißen Sie die Kanten der Kissenplatte, um die strukturelle Integrität und die Lecksicherheit zu gewährleisten.
- Montage: Integrieren Sie die Kissenplatte in größere Systeme (z.B. Wärmetauscher oder Tanks) unter Verwendung von Schweiß - oder Schraubentechniken.
Anwendungen von Pillow Plate
Das innovative Design von Pillow Plate in Kombination mit seinen zahlreichen Vorteilen hat es in modernen industriellen Anwendungen eingesetzt.
-
Wärmetaustauschlösungen für die UmweltschutzindustrieDie Umweltschutzindustrie konzentriert sich auf die Verringerung der Umweltverschmutzung, die Erhaltung von Ressourcen und die Förderung einer nachhaltigen Entwicklung. Seine Bedeutung liegt in der Bekämpfung des Klimawandels, dem Schutz von Ökosystemen und der Gewährleistung der öffentlichen Gesundheit. Das primäre Ziel ist es, "Null Emissionen" durch Minimierung von Abfall und Umstieg auf erneuerbare Energien zu erreichen. Dies geschieht durch fortschrittliche Technologien, Abfallrecycling und energieeffiziente Systeme. Plate Wärmetauscher (PHEs) spielen eine entscheidende Rolle, indem sie die Energieeffizienz in industriellen Prozessen erhöhen, den Energieverbrauch reduzieren und die Wärmerückgewinnung ermöglichen. Ihre kompakte Konstruktion und hohe Wärmeübertragungseffizienz unterstützen nachhaltige Praktiken und machen sie wesentlich für die Erreichung von Emissionsreduktionszielen und die Förderung einer grüneren Zukunft. -
Wärmetaustauschlösungen für die LebensmittelindustrieDie Lebensmittelindustrie umfasst die Produktion, Verarbeitung, Verpackung und Vertrieb von Verbrauchsmaterialien und legt Priorität auf Sicherheit, Effizienz und Nachhaltigkeit. Zu den Schlüsselsektoren gehören Milchprodukte, Getränke, Konserven und zubereitete Lebensmittel. Plattenwärmetauscher (PHEs) spielen eine entscheidende Rolle in thermischen Prozessen wie Pasteurisierung, Erhitzung, Kühlung und Konzentration. Ihre kompakte Konstruktion, hohe Wärmeübertragungseffizienz und hygienische Oberflächen sorgen für eine schnelle Temperaturkontrolle und minimieren Energieverschwendung. PHEs reduzieren außerdem die Kreuzkontaminationsrisiken und unterstützen Wärmerückgewinnungssysteme, die den Anforderungen der Industrie nach Wirtschaftlichkeit und umweltfreundlichen Praktiken entsprechen. Anwendungen umfassen Milchsterilisation, Saftverarbeitung und Abwärmewiederverwendung, wodurch die Produktivität und die Einhaltung strenger Lebensmittelsicherheitsstandards verbessert werden. -
Wärmetauscherlösungen für die chemische IndustrieDie chemische Industrie ist ein hochtechnischer Sektor, der spezialisiertes Design, Präzisionsfertigung und strenge Qualitätskontrolle kombiniert, um vielfältige Prozessanforderungen zu erfüllen. Plattenwärmetauscher sind in diesem Bereich wesentlich und bieten eine effiziente Wärmeübertragung für Heizung, Kühlung, Kondensation und Verdunstung. Ihre kompakte Konstruktion, hohe thermische Effizienz und Anpassungsfähigkeit an raue Bedingungen sorgen für einen reibungslosen Betrieb, reduzieren den Energieverbrauch und unterstützen Nachhaltigkeitsziele.
