Home > Produkte > HT-Bloc Welded Plate Heat Exchanger

HT-Bloc Welded Plate Heat Exchanger

Zertifikate: ASME, NB, CE, BV, SGS etc.


Unsere geschweißten Plattenwärmetauscher bieten kompakte, effiziente und zuverlässige Wärmeübertragungslösungen, die maßgeschneidert sind, um eine Vielzahl von Prozessanforderungen zu erfüllen. Kein Wunder, dass sie ihre Position als erstklassige Option für die anspruchsvollsten Wärmetauschszenarien festigt haben.


Auf der Suche nach Fachberatung? Unsere erfahrenen Ingenieure stehen bereit, Ihnen zu helfen. Erfahren Sie mehr über unsere Wärmetauscher und ergänzende Dienstleistungen, die alle genau auf Ihre Bedürfnisse ausgerichtet sind.
Kontakt uns

Produktdetails

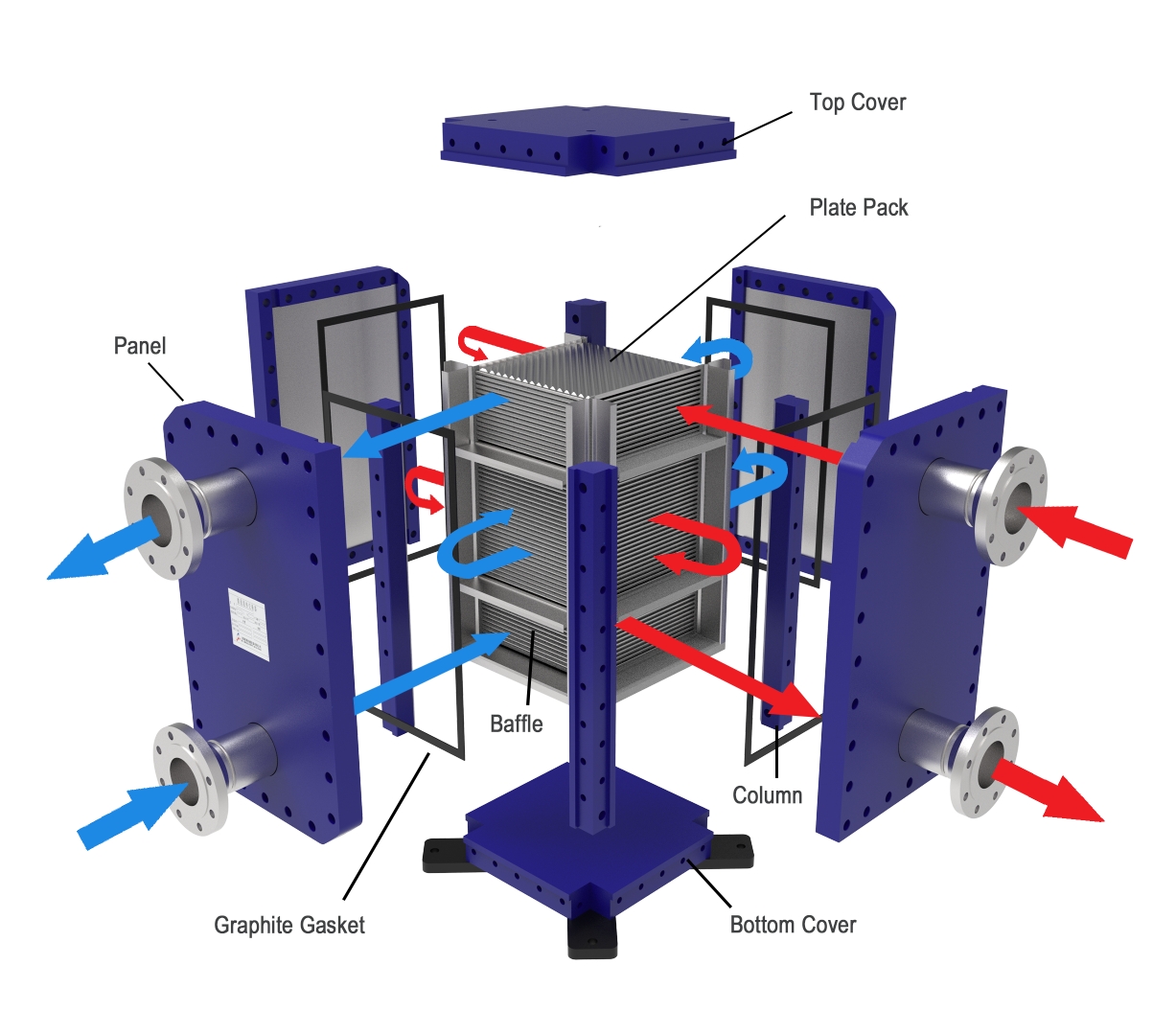

  • HT-Bloc Welded Plate Heat Exchanger detail structure

    Was ist ein HT Block Wärmetauscher?

    HT-Bloc Welded Plate Heat Exchanger ist eine Art Plattenwärmetauscher, der für eine effiziente Wärmeübertragung zwischen zwei Flüssigkeiten entwickelt wurde. Im Gegensatz zu herkömmlichen Wärmetauschern besteht HT-Bloc geschweißte phe aus Plattenpack und Rahmen. Der geschweißte Blockwärmetauscher kombiniert die hohe Wärmeübertragungseffizienz von Plattenwärmetauschern mit der hohen Druck - und Temperaturbeständigkeit von Schalen - und Rohrwärmetauschern.

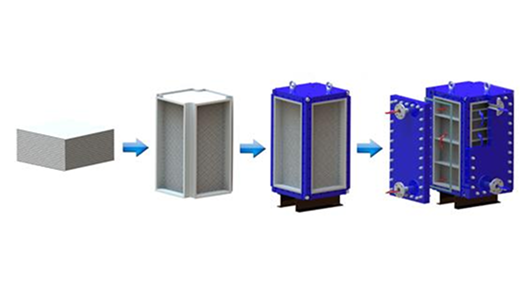

  • How to assemble HT-Bloc Welded Plate Heat Exchanger

    Wie kann man HT-Bloc Welded Plate Heat Exchanger montieren?

    Das Plattenpaket wird durch das Schweißen einer bestimmten Anzahl von Platten gebildet, dann wird es in einen Rahmen installiert, der durch vier Eckträger, oberen und unteren Platten und vier Seitendeckungen konfiguriert ist. Vollständig Der geschweißte Plattenwärmetauscher verwendet austauschbare Komponenten und standardisierte Module, wodurch eine einfache Anpassung und Skalierbarkeit möglich ist. Diese Modularität sorgt dafür, dass die Wärmetauscher von Compabloc auf spezifische industrielle Anforderungen zugeschnitten werden können, wodurch sowohl Leistung als auch Zuverlässigkeit verbessert werden.

Produkt Vorteil

  • Vollständig geschweißt
    Die dichtungsfreie Konstruktion ermöglicht einen robusten Betrieb in höheren Druck - und Hochtemperaturumgebungen und sorgt für eine leckfeste Leistung für kritische Anwendungen.
    Einfache Reinigung
    Es verfügt über zugängliche Wärmeübertragungskanäle, die eine effektive Entfernung von Ablagerungen und Skalen durch verschiedene Methoden wie mechanische Spülung, chemische Reinigung oder Ultraschallreinigung ermöglichen.

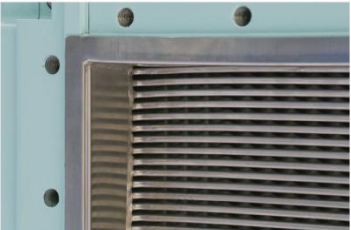

    phe detail part 2
    Senden Sie eine E-Mail
  • Öffnungsfähig
    Der geschraubte Anschluss ermöglicht den einfachen Zugang und die Vielseitigkeit, da alle vier Seiten öffnbar sind. Diese Funktion ermöglicht mehr Flexibilität und Komfort während der Installation, Wartung und Inspektion.
    Kleiner Fußabdruck
    Konzipiert, um einen minimalen Platz zu beanspruchen, ohne die Kapazität zu beeinträchtigen, wodurch der Fußabdruck im Vergleich zu herkömmlichen Shell - und Rohr-Wärmetauschern deutlich reduziert wird.

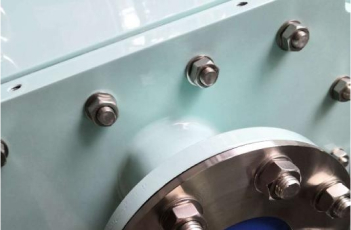

    phe detail part 3
    Senden Sie eine E-Mail
  • Hohe Effizienz
    Innovationen in der Plattengeometrie und der Strömungsdynamik zielen darauf ab, die thermische Effizienz weiter zu steigern und gleichzeitig den Energieverbrauch zu reduzieren, was den globalen Energieeinsparzielen entspricht.
    Dauerbarkeit
    Aus hochwertigen Materialien und mit Präzisionsschweißtechniken gebaut, um rauen Betriebsbedingungen zu widerstehen und langfristige Zuverlässigkeit zu gewährleisten.

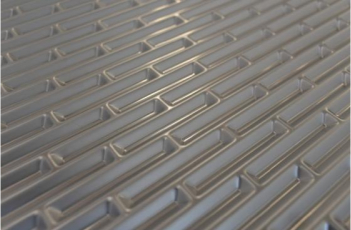

    phe detail part1
    Senden Sie eine E-Mail
Produktparameter
Parameter-Element Parameter
Area 6.6~ 870m2
Plate Dicke 0.8- 2 mm
Design-Temperatur -40 bis 400 ° C
Design Druck 0,1 bis 4,0 MPa
Platte Material 304, 304L, 316L, 254SMO, C - 276, Titan

Wie entwerfen und herstellen
HT-Bloc Welded Plate Heat Exchanger

Modulares Design
  • Standardisierte Module: Unsere voll geschweißten PHEs bestehen aus austauschbaren Modulen, die je nach thermischen Anforderungen leicht hinzugefügt oder entfernt werden können.
  • Skalierbarkeit: Der modulare Charakter ermöglicht skalierbare Lösungen, die unterschiedliche Kapazitäten ohne erhebliche Neugestaltung aufnehmen.
Material Auswahl
  • Edelstahl: bietet eine hervorragende Korrosionsbeständigkeit und Haltbarkeit, geeignet für eine Vielzahl von Anwendungen.
  • Titan: Ideal für hochkorrosive Umgebungen aufgrund von Chlorid, bietet überlegene Festigkeit und Langlebigkeit.
  • Hastelloy: Verwendet unter extrem korrosiven Bedingungen, einschließlich saurer Umgebung, chloridreiche Medien und hohen Temperaturen.
Thermisches Design
  • Wärmeübertragungseffizienz: Optimiertes Plattendesign und Abstand, um die Oberfläche zu maximieren und die Wärmeübertragungsraten zu erhöhen.
  • Flow-Arrangement: Konfiguration für mehrpassige Kreuzfluss, um die thermische Effizienz zu verbessern.
  • Pressure Drop Management: Entwickelt, um Druckabfälle zu minimieren, einen effizienten Flüssigkeitsfluss zu gewährleisten und den Energieverbrauch zu reduzieren.
Schweiß - und Montage-Techniken
  • Präzisionsschweißen: Sorgt für nahtlose Verbindungen zwischen den Modulen, verhindert Lecks und behält die strukturelle Integrität.
  • Automatisierte Montage: Nutzt fortgeschrittene Fertigungstechniken für gleichbleibende Qualität und schnelle Produktion.

Anwendungen von HT-Bloc geschweißten PHE

Als transformative Innovation in industriellen thermischen Lösungen definieren die HT-Bloc Welded Plate Heat Exchanger die Systemoptimierung durch ihre patentierte modulare Architektur und ihre Anpassungsfähigkeit für mehrere Prozesse neu. Diese ausführliche technische Analyse untersucht die Ingenieurprinzipien hinter ihrer kompakten Platten-und - Shell-Konfiguration. Aktuelle industrielle Implementierungen erstrecken sich aufgrund ihrer Effizienz und Vielseitigkeit über verschiedene Branchen:
  • „Smart Eye" - Intelligenter Guardian-Experte für Wärmetauscher
    In der industriellen Produktion ist der stabile Betrieb von Wärmetauschern direkt mit der Produktionseffizienz und der Energiesicherheit verbunden. Als weltweit führender Hersteller von Wärmetauschern hat Shanghai Plate Heat Exchanger Pionierarbeit im digitalen Überwachungssystem „Smart Eye" erbracht. Dieses System, das sich auf künstliche Intelligenz, Edge Computing und Digital Twin-Technologien konzentriert, bietet Kunden auf der ganzen Welt intelligente Betriebs - und Wartungslösungen für den gesamten Lebenszyklus und sorgt dafür, dass jeder Wärmetauscher dauerhaft lebensfähig bleibt.
    Lernen mehr
  • Wärmetaustauschlösungen für die Energieindustrie
    Die Energieindustrie ist für das moderne Leben unerlässlich und treibt das Wirtschaftswachstum und die Nachhaltigkeit durch Fortschritte in erneuerbaren Energien, intelligenten Netzen und Energiespeichern voran. Sie spielt eine entscheidende Rolle bei der Reduzierung der CO2 - Emissionen und der Gewährleistung eines zuverlässigen Energiezugangs. Plattenwärmetauscher sind in diesem Sektor von entscheidender Bedeutung und erhöhen die Energieeffizienz durch die Optimierung der Wärmeübertragung in Kraftwerken. Ihre kompakte Konstruktion und hohe Effizienz reduzieren den Energieverbrauch und die Betriebskosten und unterstützen ein nachhaltiges Wärmemanagement. Zusammen sind die Energieindustrie und Plattenwärmetauscher der Schlüssel, um globale Energielösungen voranzutreiben und eine umweltfreundlichere Zukunft zu erreichen.
    Lernen mehr
  • Wärmetaustauschlösungen für die Offshore-Industrie
    Offshore-Modulartechnik ist ein hochtechnisches und umfassendes Projekt, das spezialisiertes Design, Präzisionsfertigung, strenge Qualitätskontrolle und Full-Service - After-Sales - Support kombiniert. Diese Lösungen sind maßgeschneidert, um die einzigartigen Anforderungen der Marine - und Schiffsumgebungen zu erfüllen.
    Lernen mehr
  • HT-Bloc geschweißter Platten-Wärmetauscher für die Metallindustrie
    Dieser Wärmetauscher wird weit verbreitet in der Metallurgie wie Aluminiumproduktion und Bergbau für den Umgang mit herausfordernden Flüssigkeiten wie Schlammen und Erzsuspensionen verwendet. Seine robuste Konstruktion sorgt für eine effiziente Wärmeübertragung, verhindert Verstopfungen und erleichtert eine einfache Reinigung, wodurch sie eine unverzichtbare Lösung für anspruchsvolle industrielle Anwendungen ist.
    Lernen mehr
