Wie man Plate-Typ - Wärmetauscher montiert

Industrieller Plattenwärmetauscher Das System verkörpert außergewöhnliche Wärmeeffizienz und spielt eine entscheidende Rolle in verschiedenen industriellen, kommerziellen und Wohn-Einstellungen. Ihre kompakte Struktur verbirgt einen komplexen Mechanismus, der eine erhebliche Wärmeübertragung zwischen zwei Flüssen ermöglicht. Um dieses Potenzial voll auszuschöpfen und kostspielige Fehler zu vermeiden, sind jedoch sorgfältige Montage und präzise Installation unerlässlich - dies sind entscheidende Schritte für eine optimale thermische Leistung, Haltbarkeit und Betriebssicherheit. Unzureichende Verfahren können zu reduzierten Effizienz, frühen Komponentenversagen und potenziell gefährlichen Lecks führen. Dieser Leitfaden bietet eine umfassende Überprüfung der bewährten Verfahren für die Montage und Installation vonPlatten-WärmetauscherSie sorgen dafür, dass Ihr System von Anfang an mit maximaler Wirksamkeit funktioniert.

Plate-Typ - Wärmetauscher

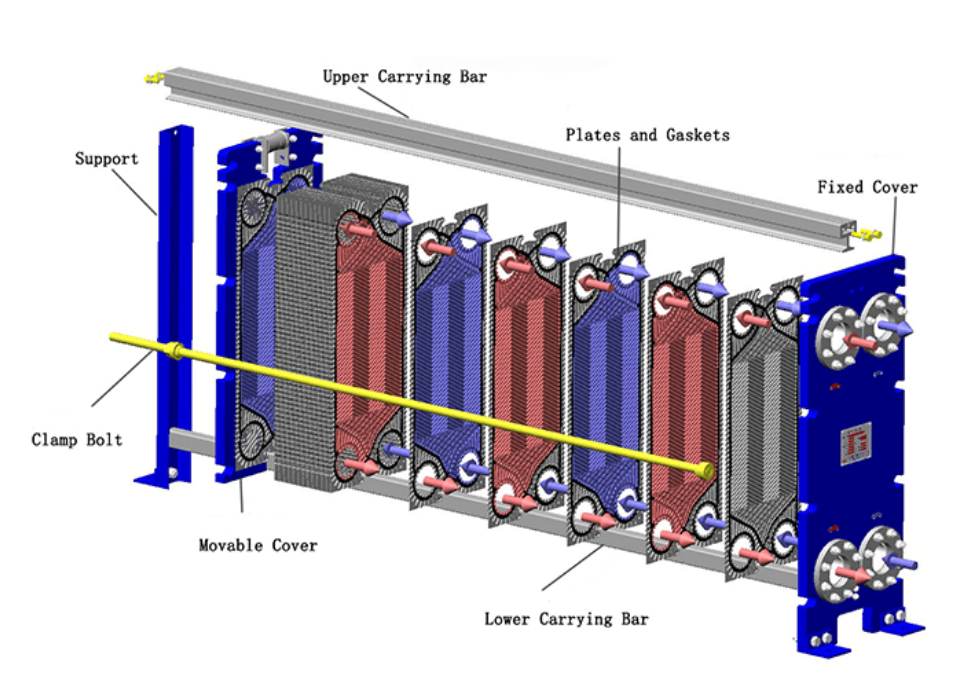

Bevor Sie die Verfahren untersuchen, ist es entscheidend, ein grundlegendes Verständnis der Komponenten zu haben, die das PHE ausmachen. Ein typisches dichtetes PHE enthält:

1. Frame Plate: Das feste Ende des Austauschers, das normalerweise einige der Flüssigkeitsanschlüsse enthält. Es ist der strukturelle Anker.

2. Druckplate: Die bewegliche Endplatte, die die Plattenpackung gegen die Rahmenplatte komprimiert. Es kann auch Verbindungsports enthalten.

3. Heat Transfer Platten: Thin,Wellenmetall Platten (oft aus Edelstahl, Titan oder anderen Legierungen) mit spezifischen Mustern (wie dem üblichen Chevron-Muster) konstruiert, um die Turbulenz und Wärmeübertragung Oberfläche zu maximieren. Dies ist der Kern des Wärmetaustauschprozesses.

4. Gaskets: Elastomerische Dichtungen, die in Rillen auf den Platten eingepasst sind. Sie erfüllen einen doppelten Zweck: Versiegelung der Kanäle, um ein äußeres Leck zu verhindern und den Fluss der beiden Flüssigkeiten in wechselnde Kanäle zu lenken, um interne Mischung zu verhindern. Qualitativ hochwertige Dichtungen sind entscheidend; Optionen unterPlatten-Wärmetauscher.

5. Transportbar: Ein oberer Balken, der das Gewicht der Platten und der Druckplatte unterstützt und die Ausrichtung gewährleistet.

6. Guidance Bar: Eine untere Stange, die die vertikale Ausrichtung der Platten und Druckplatte aufrechterhält.

7. Schrauben zu verhüten: Lange Schrauben werden verwendet, um das gesamte Plattenpaket zwischen der Rahmenplatte und der Druckplatte zu einer bestimmten Abmessung zu komprimieren, um eine ordnungsgemäße Dichtung zu gewährleisten.

8. Support-Spalten: Bietet strukturelle Unterstützung für die Trag - und Führungsstangen, insbesondere bei größeren Einheiten.

Schritt-für-Schritt Montage

Versammeln aSchlagwort PheOb neu oder nach Wartung, erfordert Aufmerksamkeit auf das Detail. Die Überraschung dieser Phase ist eine häufige Ursache für zukünftige Probleme.

1. Vorbereitung ist wichtig:

Sauberkeit: Stellen Sie sicher, dass alle Komponenten, insbesondere Wärmetauscherplatten und Dichtungsrillen, tadellos sauber sind und frei von Schutt, Öl oder alten Klebstoffrückständen sind. Auch der Versammlungsraum sollte sauber sein.

Inspektionen: Überprüfen Sie jede Platte sorgfältig auf Dellen, Verformungen oder Beschädigungen an der Dichtungsrillen. Prüfen Sie Dichtungen auf Risse, Verhärtung, Schwellung oder Verlust der Elastizität. Beschädigte Komponenten müssen ausgetauscht werden.

Werkzeuge: Sammeln Sie die notwendigen Werkzeuge: Drehmomentumschlüssel, geeignete Schlüsseln / Steckdose, Messband, weicher Hammer (optional), Dichtungsklebstoff (falls zutreffend), Schmiermittel für Schrauben und persönliche Schutzausrüstung (PPE) wie Handschuhe und Sicherheitsbrillen. Plattenkanten können scharf sein.

Dokumentation: Haben Sie die Montagezeichnung und Spezifikationen des Herstellers leicht verfügbar. Dazu gehört auch die entscheidende Zielschärfe-Dimension.

2. Frame und Initial Set-up:

Sicherheit zuerst: Bevor Sie mit der Montage beginnen, stellen Sie sicher, dass Sie geeignete PPE tragen, einschließlich robuster Handschuhe (Plattenkanten können scharf sein) und Sicherheitsbrillen. Achten Sie auf die Gewichte der Komponenten während des Handhabens.

Positionieren Sie die Rahmenplatte sicher:Stellen Sie sicher, dass die Trag - und Führungsstangen korrekt angebracht und ausgerichtet sind.

3. Plate Pack-Arrangement:

Ausrichtung: Das ist der kritischste Schritt.Wellenplatten sind typischerweise so konzipiert, dass sie abwechselnd aufgehängt werden können (um 180 ° im Vergleich zur vorherigen Platte gedreht). Dadurch entstehen die Flowkanäle. Achten Sie genau auf das Plattenmuster (z.B. High-Theta vs. Low-Theta Platten bei Mischen) und die korrekte Sequenz gemäß der Montage-Zeichnung sicherstellen. Eine fehlerhafte Anordnung führt zu Umgehung, reduzierten Leistungen oder internen Lecks.

Gasket Alignment: Stellen Sie sicher, dass jede Dichtung richtig in ihrer Rille sitzt. Bei Clip-on - oder Snap-on - Dichtungen überprüfen Sie, ob alle Befestigungspunkte eingebunden sind. Bei geklebten Dichtungen sorgen Sie für eine ordnungsgemäße Haftung, ohne dass überschüssiger Kleber auf die Wärmeübertragungsoberfläche drückt oder den Durchflussweg behindert.

Ladeplatten: Hängen Sie die Platten vorsichtig nacheinander an die Tragschiene, um sicherzustellen, dass sie reibungslos gleiten und sich am Boden über die Führungsstange korrekt ausrichten. Die erste Platte (Startplatte) geht gegen die Rahmenplatte, gefolgt von den Durchflussplatten in wechselnder Reihenfolge und endet mit der letzten Platte (Endplatte) vor der Druckplatte. Sichtlich überprüfen Sie die Kante des Plattenpakets, während Sie es bauen; eine korrekte Montage weist häufig ein charakteristisches "Honigwaben" - Muster auf, das durch die wechselnden Wellungen aufweist.

4. Unterschiede bei der Installation von Gasket:

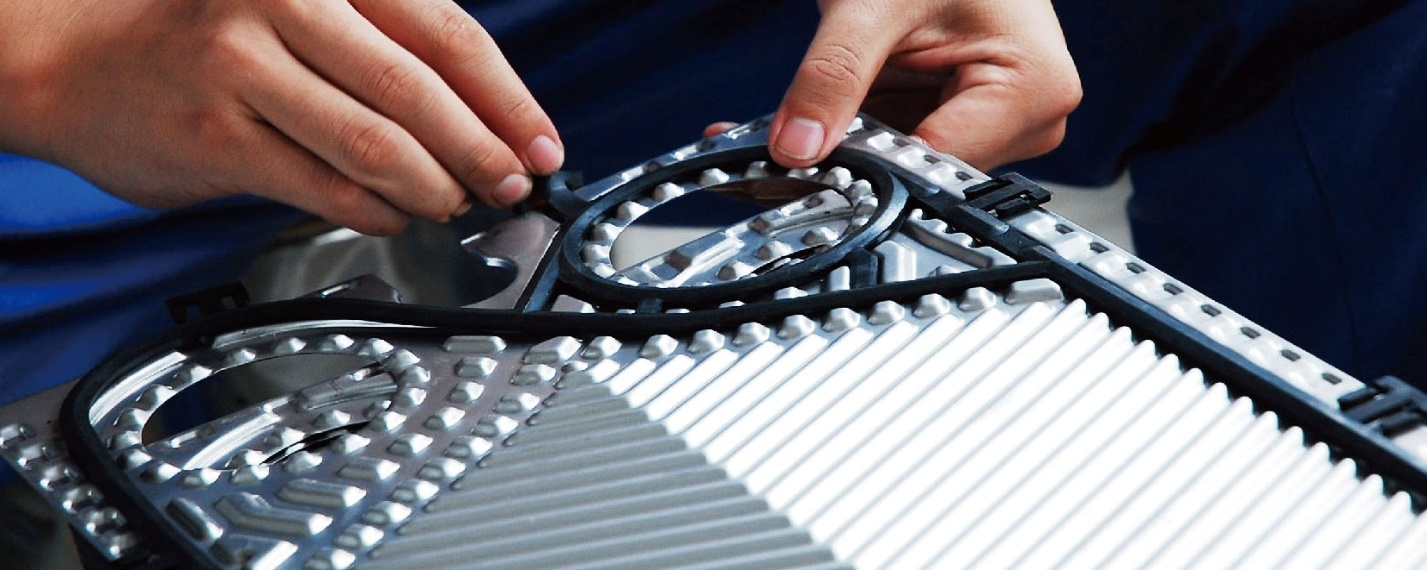

Clip-On / Snap-On: Diese sind in der Regel einfacher zu installieren. Align dieDichtung im Plattenwärmetauscher drücken Sie es richtig und drücken Sie es fest in die Rille, um sicherzustellen, dass alle Clips oder Tabs sicher eingeschlossen sind.

Glue Gaskets: Tragen Sie eine dünne, gleichmäßige Perle des vom Hersteller empfohlenen Klebstoffs in die saubere Dichtungsrille auf. Vermeiden Sie übermäßige Glue. Legen Sie die Dichtung sorgfältig auf, um sicherzustellen, dass sie flach sitzt, ohne sich zu dehnen. Geben Sie eine angemessene Härtungszeit wie vom Klebstoffhersteller angegeben, möglicherweise unter leichter Kompression (z. B. Platten mit einem Brett und Gewicht oben gestapelt).

5. Kompression und Strengung:

Positionsdruckplatte: Schieben Sie die Druckplatte entlang der Stangen, bis sie die Plattenpackung berührt.

Installieren Sie Strengungsschrauben: Fügen Sie die geschmierten Schraubschrauben ein. Beginnen Sie, die Nüsse mit der Hand zu schieben.

Systematische Verfestigung: Dies muss gleichmäßig erfolgen, um Schäden an Platten oder Verzerrungen der Druckplatte zu vermeiden. Ziehen Sie die Schrauben schrittweise in einem Diagonal - oder "Stern" - Muster (z. B. oben links, unten rechts, oben rechts, unten links) Verwenden Sie einen Drehmomentschlüssel oder ziehen Sie den Abstand zwischen den inneren Oberflächen der Rahmenplatte und der Druckplatte.

Messen Sie die Lücke: Lassen Sie die Schrauben gleichmäßig in einem diagonalen (Stern) Muster fest, bis der Abstand zwischen der festen Rahmenplatte und der beweglichen Druckplatte dem vom Hersteller angegebenen Wert entspricht (z. B. x mm ± y mm). Messen Sie diese Lücke an mehreren Punkten rund um den Rahmen, insbesondere in der Nähe jeder Bolze, um sicherzustellen, dass die Platten parallel und gleichmäßig komprimiert bleiben. Verwenden Sie ein kalibriertes Messwerkzeug, wie z. B. ein Fühlermesser oder ein Lineal, um die Genauigkeit zu gewährleisten. Entscheidend ist, nicht zu überspannen. Die Überschreitung der maximalen Kompression kann Platten verformen, Dichtungen zerkleinern und paradoxerweise zu Lecks führen. Umgekehrt führt eine Unterverschärfung zu unmittelbaren Lecks.

6. Abschlussmontage-Checks:

Stellen Sie sicher, dass der Abstand zwischen der festen Rahmenplatte und der beweglichen Druckplatte korrekt und gleichmäßig ist.

Sichtlich überprüfen Sie die Kanten der Plattenpackung erneut für die korrekte Ausrichtung.

Überprüfen Sie, ob alle Schrauben ordnungsgemäß gesichert sind.

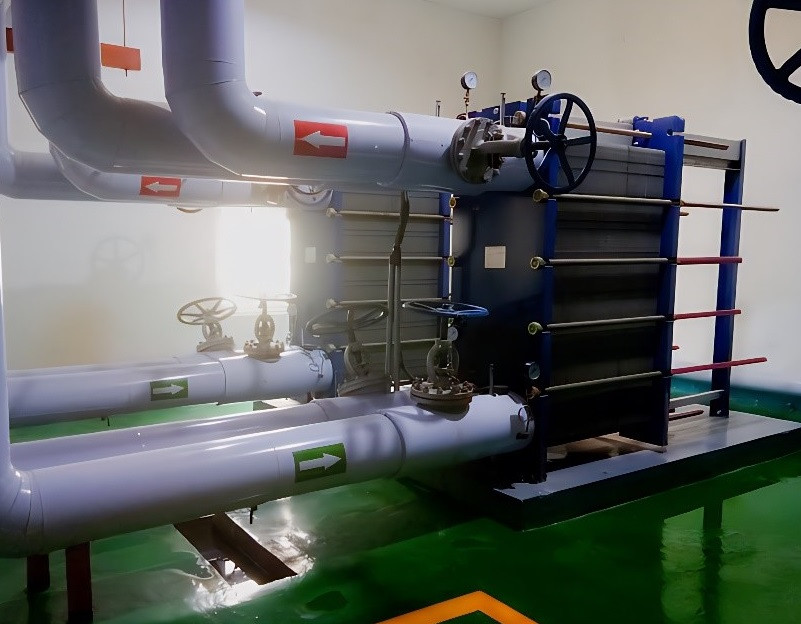

Wie man einen Plate Wärmetauscher installiert

Einmal zusammengesetzt, diePheSie benötigen eine korrekte Installation innerhalb des größeren Systems.

1. Vorbereitung der Website:

Stiftung: Stellen Sie sicher, dass ein solides, ebenes Fundament das gefüllte Gewicht des Austauschers tragen kann.

Clearance: Bereitstellen Sie ausreichend Platz rund um die Einheit für den Betrieb, die Inspektion und die zukünftige Wartung (z. B. Plattenentfernung oder Reinigung). Eine allgemeine Regel ist es, freien Platz für den Entfernen von Schrauben und den Zugang zu Plattenpaketen zu ermöglichen, der der Länge der Einheit entspricht.

Umgebung: Schützen Sie das Gerät vor physischen Schäden, übermäßigen Vibrationen und korrosiven Atmosphären, wenn möglich. Betrachten Sie ein Tropfbehälter darunter, insbesondere für kritische Anwendungen oder bei denen Leckage die umliegende Ausrüstung beschädigen könnte.

2. Aufheben und Positionierung:

· Verwenden Sie geeignete Hebegeräte (Gürtel, Hebe) und befolgen Sie die Richtlinien des Herstellers für Hebepunkte (oft auf dem Rahmen angegeben oder mit speziellen Schrauben). Ziehen Sie niemals die Verbindungen an.

· Senken Sie das Gerät sorgfältig auf das Fundament, um sicherzustellen, dass es auf dem Niveau bleibt. Sichern Sie es, wenn es durch das Design erforderlich ist.

3. Piping-Verbindung:

· Alignment: Stellen Sie sicher, dass die Verbindung von Rohrleitungen perfekt mit den PHE-Düsen ausgerichtet ist. Vermeiden Sie, Rohre in die Ausrichtung zu zwingen, da dies den Austachlerrahmen und die Verbindungen belasten und zu potenziellen Lecks oder Schäden führen kann. Verwenden Sie bei Bedarf Expansionsverbindungen oder flexible Anschlüsse, um thermische Ausdehnung und Vibration aufzunehmen.

· Verbindungstypen:

··Flanzen: Verwenden Sie geeignete Dichtungen (oft von der PHE-Liner selbst geliefert, wenn Gummi ausgekleidet, verwenden Sie ansonsten separate Flanschdichtungen, die mit der Flüssigkeit kompatibel sind). Fassen Sie die Flanschschrauben gleichmäßig in einem Kreuzmuster. Nicht zu stark anziehen, vor allem an angezapften Rahmenplattenverbindungen.

··Threaten: Verwenden Sie geeignetes Dichtmittel oder Klebeband. Verwenden Sie zwei Schlüssel - einen zum Festhalten des PHE-Verbindungs und einen zum Anspannen des Kupplungsverschlusses - um zu verhindern, dass das Drehmoment an die PHE-Verbindung selbst übertragen wird, was die inneren Dichtungen beschädigen könnte.

· Flow-Richtung: Anschließen der Rohrleitung gemäß der angegebenen Flusskonfiguration (z.B. Gegenstromfluss ist am häufigsten für eine optimale Effizienz). Die Ein - und Ausgangsanlagen sind in der Regel deutlich markiert.

· Support: Unterstützen Sie unabhängig alle Verbindungsleitungen, um zu verhindern, dass ihr Gewicht auf dem Wärmetauscher lastet.

4. Hilfsgegenstände:

· Installieren Sie Isolationsventile an allen Ein - und Auslassöffnungen zur Wartung.

· Erwägen Sie die Installation von Filtern vorwärts der PHE-Einflüsse, um die schmalen Plattenkanäle vor Staubverschmutzung zu schützen.

· Druckmessgeräte und Temperatursensoren an Ein - und Ausläufen sind für die Leistungsüberwachung unerlässlich.

· Installieren Sie Lüftungsöffnungen an hohen Punkten, um die Luftreinigung beim Start zu erleichtern.

· Stellen Sie sicher, dass die Sicherheitsreliefventile korrekt installiert sind, wenn der Systemdruck die Konstruktionsgrenzen des PHE überschreiten kann.

5. Leak-Test (Hydrostatischer Test):

Vor dem Einführen von Prozessflüssigkeiten führen Sie einen hydrostatischen Test durch. Füllen Sie langsam eine Seite des Austauschers mit Wasser und entlüften Sie Luft. Erhöhen Sie den Druck allmählich auf den angegebenen Prüfdruck (normalerweise 1,3 bis 1,5 - mal des maximalen Betriebsdrucks, aber konsultieren Sie immer die Spezifikationen des Herstellers). Halten Sie den Druck für einen bestimmten Zeitraum (z. B. 30 Minuten) und überprüfen Sie gründlich auf äußere Lecks von Dichtungen, Verbindungen oder dem Rahmen. Drucken, entlassen und wiederholen Sie den Vorgang für die andere Seite. Bewältigen Sie alle gefunden Lecks (oftmals erfordert es ein leichtes, sogar ein Verschärfen innerhalb der Toleranz oder möglicherweise eine Dichtung / Wiedermontage, wenn die Probleme bestehen bleiben).

6. Isolation (falls erforderlich):

Wenn die Anwendung erhebliche Temperaturunterschiede beinhaltet und Energieeinsparung oder Personenschutz erforderlich ist, isolieren Sie den PHE-Rahmen und möglicherweise die Anschlüsse. Stellen Sie sicher, dass die Isolierung nicht Weinenlöcher deckt oder den Zugang zur Inspektion behindert.

Fehlerbehebung während der Installation IhrerPlate-Typ - Wärmetauscher

· Externe Leaks:Oft durch beschädigte / fehl ausgerichtete Dichtungen oder ungleichmäßiges Verschließen.Überprüfen Sie die Parallelität erneut; ziehen Sie leicht fest, wenn Sie innerhalb der Toleranz sind. Wenn hartnäckig, sind Demontage und Inspektion erforderlich.

Interne Leaks (Kreuzkontamination): Üblicherweise durch eine perforierte Platte (Korrosion, Erosion, Druckstoß) oder eine schwer versagte Dichtung verursacht. Erfordert Demontage, Platteninspektion (Färbstoffdurchdringungstest bei Bedarf) und Austausch von beschädigten Komponenten.

· Reduzierte thermische Leistung / hoher Druckabfall: Häufig durch Schmutz (Skalierung, Sediment, biologisches Wachstum), falsche Plattenmontage (Umgehung) oder Betriebsbedingungen verursacht, die erheblich von der Konstruktion abweichen (z. B. niedrige Durchflussraten verursacht Fehlverteilung). Oft ist eine Reinigung (CIP oder manuell) erforderlich.Überprüfen Sie die Montage - und Betriebsparameter.

· Versagen der Dichtung: Kann durch chemische Inkompatibilität, übermäßige Temperatur, Überkompression oder einfache Alterung resultieren. Stellen Sie sicher, dass Sie die richtige Dichtungsmaterialwahl wählen und die Festspezifikationen einhalten. Regelmäßige Inspektionen während der Wartung sind wichtig.

Detail ist der Schlüssel zur Haltbarkeit

Die Montage und Installation eines Plattenwärmetauschers sind nicht nur mechanische Aufgaben; sie sind entscheidende Ingenieurverfahren, die sich direkt auf die Effizienz, Zuverlässigkeit und Sicherheit des Systems auswirken. Indem Sie diese detaillierten Schritte befolgen und die potenziellen Fallstricke verstehen, können Sie sicherstellen, dass Ihr Plattenwärmetauscher die hohe Leistung und lange Lebensdauer bietet, für die er konzipiert wurde.
