Warum Plattenwärmetauscher für Offshore-Energiesysteme unerlässlich sind

Plattenwärmetauscher sind wesentliche Komponenten in Offshore-Energiesystemen und bieten fortschrittliche Lösungen für die einzigartigen Herausforderungen der marinen Umgebung. Sie helfen beispielsweise, optimale Temperaturen effektiv aufrechtzuerhalten, um die Hydratbildung und Verstopfungen von Rohrleitungen zu verhindern.

Spezialisierte Designs wie dieWelded Plate Heat Exchanger undPrint Circuit Wärmetauscher Verwenden Sie robuste Materialien, um Korrosion zu widerstehen und den anspruchsvollen Bedingungen auf der Offshore zu widerstehen. Die kompakte und modulare Konstruktion dieser Plattenwärmetauscher-Typen macht sie ideal für Plattformen, auf denen Platz sehr hoch ist.

Herausforderungen in Offshore-Umgebungen

Begrenzte Platz - und Gewichtsbeschränkungen

Offshore-Energieplattformen Sie arbeiten unter strengen Raum - und Gewichtsbeschränkungen. Jedes Ausrüstungsstück muss in einen kompakten Fußabdruck passen und ein minimales Gewicht zur Gesamtstruktur tragen. Diese Einschränkungen entstehen aus der Notwendigkeit, die Kosten für den Bau von Plattformen zu senken und den Einsatz kleinerer, wirtschaftlicherer Bohrgeräte zu ermöglichen, insbesondere in Tiefwasser - oder Randfeldern. Schlüsselfaktoren umfassen:

· Die Reduzierung des Gewichts des Rigs senkt direkt das Gewicht der Plattform, wobei jedes Pfund, das auf dem Rig gespart wird, zu drei bis fünf Pfund weniger auf der Plattform führt.

· Ausrüstung wie Masten und Krane hat sich entwickelt, um leichter und kompakter zu werden und in begrenzten Deckflächen und Krankapazität zu passen.

Modulare Komponenten ersetzen nun herkömmliche sperrigere Systeme und ermöglichen eine einfache Installation und den Transport.

· Schlammsystemgeräte, einschließlich Pumpen und Tanks, sind so konzipiert, dass die Effizienz maximiert und gleichzeitig weniger Platz belegt wird.

Diese Innovationen treiben die Nachfrage nachÖl - und Gas-Wärmetauscher Sie bieten eine hohe Leistung, ohne unnötige Masse oder Gewicht hinzuzufügen.

Korrosive Marinebedingungen

Offshore-Umgebungen setzen die Ausrüstung einer Reihe von aggressiven Faktoren aus, die die Korrosion beschleunigen. Die folgende Tabelle fasst zusammen, wie die Meeresbedingungen zur Korrosion in Offshore-Systemen beitragen:

Diese Faktoren erfordern den Einsatz von fortschrittlichen Materialien und Schutzstrategien in allen Bereichen.Offshore-Wärmetauscher Designs.

Hohe Effizienzanforderungen

Offshore-Energieanlagen benötigen Kraftstofföl Wärmetauscher Sie erfüllen strenge Effizienzstandards. Die Betreiber erwarten eine Wärmeübertragungseffizienz zwischen 80% und 95%, wobei fortschrittliche Plattenentwürfe Schmutzungen reduzieren und längere Wartungsintervalle unterstützen. Moderne Wärmetauscher, wie z.B. solche mitSmart Eye-TechnologieOptimieren Sie die Durchflussverteilung und thermische Passform. Diese Innovationen tragen dazu bei, den Energieverbrauch zu senken, den Wartungsbedarf zu minimieren und die Einhaltung von Branchenregeln wie ASME, API und TEMA zu gewährleisten. Durch die Erfüllung dieser hohen Effizienz-Benchmarks erzielen Offshore-Plattformen zuverlässige Leistung und Einsparungen in Betriebskosten.

Instandhaltung und Zugänglichkeit Fragen

Offshore-Energieplattformen stehen vor einzigartigen Herausforderungen in Bezug auf Instandhaltung und Zugänglichkeit. Raue Meeresbedingungen, begrenzte Fläche und Sicherheitsvorschriften erschweren die routinemäßige Wartung. Geräte müssen zuverlässig mit minimalen Eingriffen betrieben werden, da ungeplante Ausfallzeiten zu erheblichen finanziellen Verlusten führen können.

Gas Plate Wärmetauscher Sie bieten in diesem Zusammenhang mehrere Vorteile:

· Modularer Aufbau: Ingenieure entwerfen Plattenwärmetauscher mit modularen Komponenten. Dies ermöglicht es Technikern, Geräte schnell zu demontieren, zu überprüfen und zu reinigen. Sie können einzelne Platten ersetzen, ohne das ganze System zu entfernen.

· Kompaktes Footprint: Das kompaktes Design ermöglicht einen einfachen Zugang in engen Räumen. Instandhaltungsmitarbeiter können die Einheiten erreichen und warten, ohne umfangreiche Demontage der umliegenden Ausrüstung.

· Vereinfachte Reinigung: Plattenwärmetauscher unterstützen einfache Reinigungsverfahren. Bediener können CIP-Systeme (Cleaning-in - Place) oder manuelle Reinigungsmethoden verwenden. Dadurch reduziert sich die für die Wartung benötigte Zeit und Arbeit.

· Verringerte Downtime: Schneller Zugang und einfache Wartung minimieren Betriebsunterbrechungen. Offshore-Plattformen profitieren von einer höheren Verfügbarkeit von Ausrüstung und einer verbesserten Produktivität.

Tipp: Regelmäßige Inspektion und Reinigung von Plattenwärmetauschern hilft dabei, eine optimale Leistung zu erhalten und die Lebensdauer der Geräte zu verlängern.

Die folgende Tabelle zeigt die wichtigsten Wartungsmerkmale von Plattenwärmetausern im Vergleich zu traditionellen Wärmetauschern:

Techniker, die auf Offshore arbeiten, schätzen die Zugänglichkeit und das benutzerfreundliche Design derOffshore-Phasen. Diese Funktionen sorgen dafür, dass Wartungsaufgaben auch in anspruchsvollen Meeresumgebungen bewältigbar bleiben. Infolgedessen erleben Offshore-Betreiber weniger Störungen und erhalten eine konsistente Energieproduktion.

Die wichtigsten Vorteile von PlateTypWärmetauscher

Kompaktes und leichte Design

Offshore-Energieplattformen benötigen Ausrüstung, die in enge Räume passt und ein minimales Gewicht hinzufügt. Plattenwärmetauscher erfüllen diese Anforderungen mit ihrem innovativen Stapeln von dünnen, Wellplatten. Diese Konstruktion reduziert die Gesamtfläche im Vergleich zu herkömmlichen Schalen-und - Rohr-Austauschern, auch wenn beide die gleiche Wärmeübertragung Fläche bieten.

Zum Beispiel, a Kompakt integrierte Separator Das Wärmetauscher - und Wärmetauscher-System kann deutlich weniger wiegen als eine herkömmliche Shell-and - Tube-Version. Bei einigen Offshore-Dampfbodenzyklen konnten Ingenieure durch Optimierung des Designs und Verwendung von fortschrittlichen Materialien Gewichtsreduktionen von 38 bis 52% erzielen.

Höhere Wärmeübertragungseffizienz

Plattenwärmetauscher bieten eine hervorragende thermische Leistung, die für Offshore-Energiesysteme unerlässlich ist. Die Wellplatten erzeugen Turbulenzen, wenn Flüssigkeiten durchlaufen, wodurch die Wärmeübertragungsrate erhöht wird. Diese Konstruktion ermöglicht eine engere Temperatur Annäherung zwischen den Flüssigkeiten, maximiert die Energierückgewinnung und minimiert Verluste.

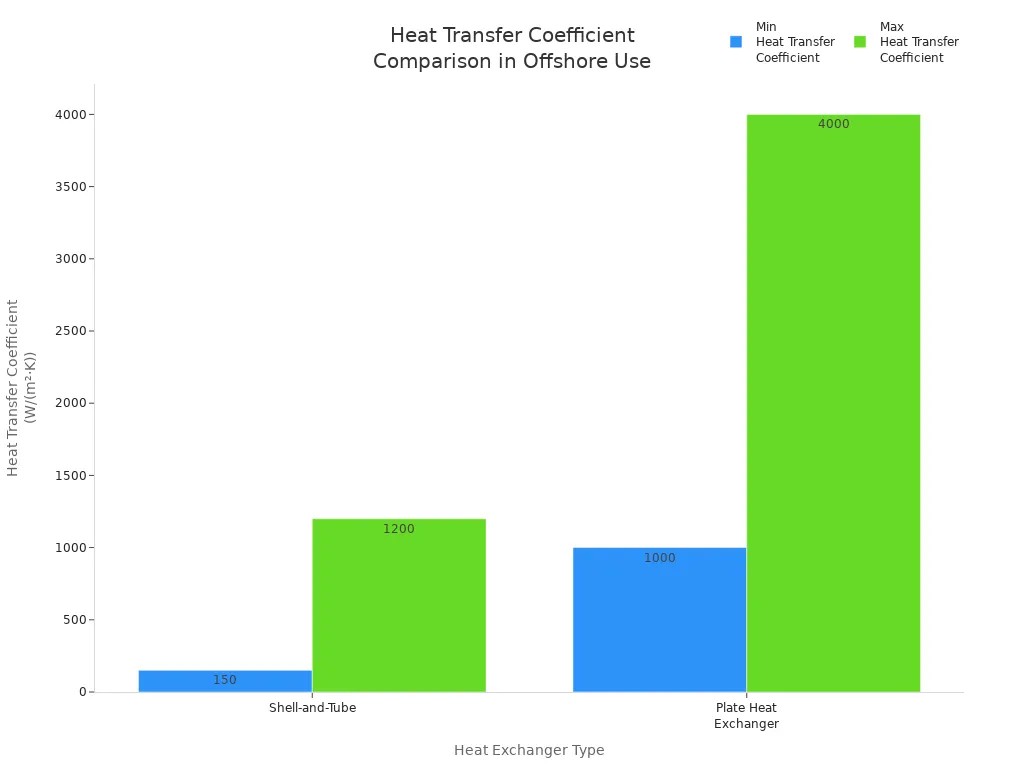

Die folgende Tabelle vergleicht die Wärmeübertragungskoeffizienten verschiedener Wärmetauschertypen, die häufig auf Offshore verwendet werden:

Plattenwärmetauscher können bis zu fünfmal höhere Wärmeübertragungskoeffizienten erzielen als Schalen-und - Rohr-Designs. Die Forschung zeigt auch, dass die Verwendung von fortschrittlichen Arbeitsflüssigkeiten wie Nanoflüssigkeiten die Effizienz um mehr als 36% erhöhen kann. Diese Funktionen ermöglichen es Offshore-Betreibern, strenge Effizienzziele zu erfüllen, den Energieverbrauch zu reduzieren und eine zuverlässige Leistung in anspruchsvollen Meeresumgebungen aufrechtzuerhalten.

Materialflexibilität für Korrosionsbeständigkeit

Hersteller entwickeln Plattenwärmetauscher mit einer Vielzahl von Materialien, um spezifischen Prozessanforderungen und Umweltbedrohungen gerecht zu werden. Die häufigsten Optionen umfassen:

· EdelstahlSorten wie 316L und 254SMO bieten eine ausgezeichnete Beständigkeit gegen chloridinduzierte Korrosion. Edelstahl eignet sich für die meisten Meerwasser - und Prozessflüssigkeitsanwendungen.

· TitaniumTitanium widersteht aggressiver Meerwasserkorrosion und Biofouling. Es bleibt auch in Umgebungen mit hohem Salzgehalt stabil, wodurch es ideal für Entsalzung und Kühlsysteme im Meer ist.

· Nickel-LegierungenLegierungen wie Hastelloy und Inconel widerstehen chemischen Angriffen und hohen Temperaturen. Diese Materialien eignen sich gut in der chemischen Verarbeitung und Gasbehandlung auf Offshore.

· Duplex und Super Duplex EdelstahlDiese fortschrittlichen Legierungen kombinieren eine hohe Festigkeit mit hervorragender Korrosionsbeständigkeit. Sie funktionieren zuverlässig in Tiefwasser - und Hochdruckumgebungen.

Die folgende Tabelle fasst die Korrosionsbeständigkeit von gängigen Plattenmaterialien zusammen, die auf Offshore verwendet werden:

Platten-Wärmetauscher vs. andere Wärmetauscher

Plate-Wärmetauscher vs. Shell-and - Tube-Wärmetauscher

Offshore-Energie - Systeme vergleichen häufig KleinePlatten-Wärmetauscher Mit Shell-and - Tube-Design. Die Unterschiede in Leistung und Praktikabilität sind erheblich. Plattenwärmetauscher bieten bis zu fünfmal höhere Wärmeübertragungseffizienz.

Plate Heat Exchanger vs. Luftgekühlter Wärmetauscher

Luftgekühlte Wärmetauscher verwenden Umgebungsluft und Flossenröhren zum Kühlen. Diese Geräte eignen sich für trockene Umgebungen, in denen Wasser knapp ist. Sie erfordern jedoch einen größeren Fußabdruck und bieten eine geringere Wärmeübertragungseffizienz im Vergleich zu Plattenwärmetauschern. Die Plattenwärmetauscher von SHPHE nutzen die Fluid-to - Fluid-Transfer, was eine höhere Effizienz und Kompaktheit ermöglicht. Ihr modulares Design ermöglicht einfache Reinigung und Wartung. Offshore-Plattformen profitieren von der Fähigkeit, hohen Druck und korrosiven Flüssigkeiten zu bewältigen, die luftgekühlte Einheiten nicht übernehmen können.

Zusammenfassung:Warum Plate Wärmetauscher bevorzugt werdenimOffshore Projekte

Plattenwärmetauscher zeichnen sich aus mehreren Gründen in Offshore-Anwendungen aus:

· Kompaktes Design passt zu begrenztem Platz auf den Plattformen.

· Hohe thermische Effizienz unterstützt Energieeinsparungen.

· Korrosionsbeständige Materialien wie Edelstahl und Titan sorgen für Haltbarkeit.

· Modularer Aufbau ermöglicht eine schnelle Inspektion und Reinigung.

· Welded Optionen Verhinderung von Lecks bei rauen Meeresbedingungen.

· Sie erfüllen strenge Industriestandards für Sicherheit und Zuverlässigkeit.

Reale Anwendungen von Plattenwärmetauschern in der Offshore-Energie

Öl und Gas Produktionsplattformen

Öl - und Gasförderplattformen setzen auf ein fortschrittliches Wärmemanagement, um einen sicheren und effizienten Betrieb zu gewährleisten. Plattenwärmetauscher bieten eine kompakte und effiziente Lösung für diese Plattformen, bei denen Platz und Gewicht ein hohes Maß an Wert legen. Ihr Design mit mehreren dünnen Platten liefert eine ausgezeichnete thermische Effizienz. Betreiber verwenden sie für die Motorkühlung, Ölkühlung und HVAC-Systeme. Diese Austauscher spielen auch eine Schlüsselrolle bei der Stabilisierung von Rohöl, dem Vorwärmen von Rohöl für die Entsalzung und dem Abkühlen des entsalzten Rohöls vor der Lagerung. Sie behandeln produziertes Wasser mit hohem Salzgehalt und unterstützen die Erdgasdehydratisierung, wodurch die Hydratbildung und Korrosion verhindert werden. Ihre Kompaktheit, Zuverlässigkeit und einfache Wartung machen sie ideal für die anspruchsvollen Bedingungen von Offshore-Umgebungen.

· Häufige Anwendungen auf Offshore-Plattformen:

o Rohölstabilisierung und Entsalzung

o Erzeugtes Wasserkühlung

Erdgas-Dehydratisierung

o Gas-Süßung und Kompressionszüge

OffshoreErdgasverarbeitung und FSRU Systeme

Offshore-Erdgasverarbeitung und Floating Storage Regasification Units (FSRUs) erfordern Ausrüstung, die hohen Druck und dynamischen Bedingungen standhalten kann.Printed Circuit Wärmetauscher (PCHE), eine Art von Plattenwärmetauscher, reduzieren Volumen und Gewicht um bis zu 85% im Vergleich zu traditionellen Designs. Diese Kompaktheit führt zu erheblichen Kosteneinsparungen bei Bau und Instandhaltung. PCHEs bewältigen Drucke von bis zu 1.250 bar und Temperaturen von -196 ° C bis 800 ° C und eignen sich somit für die LNG-Regasierung und die Erdgaskühlung. Ihre robuste Konstruktion und fortschrittliche Durchflusskanal-Design gewährleisten einen zuverlässigen, hocheffizienten Betrieb auch unter Schräg - und Temperaturspannungen, die auf Offshore üblich sind.

Anmerkung: Die Modularität und die optimierten Durchflusskanäle von PCHEs gewährleisten hohe Effizienz und Zuverlässigkeit und ermöglichen einen sicheren und kontinuierlichen Betrieb in rauen Meeresumgebungen.

Meereswasserentsalzung Prozesse

Offshore-Plattformen benötigen häufig Süßwasser für den Betrieb und die Besatzung. Plattenwärmetauscher spielen eine entscheidende Rolle in Meerwasserentsalzungsprozessen wie Multi-Stage Flash (MSF), Multi-Effekt (ME) und Vapor Compression (VC). Ihre korrosionsfeste Konstruktion, oft aus Titan oder Edelstahl, sorgt für Haltbarkeit unter rauen Meerwasserbedingungen. Diese Wärmetauscher ermöglichen eine effiziente Wärmeübertragung, verbessern die Energieeffizienz und reduzieren den Wartungsbedarf. Die folgende Tabelle unterstreicht ihre Bedeutung in der Offshore-Ansalzung:

Marine Schiff Motoren und HVAC-Systeme

Schiffe arbeiten in herausfordernden Umgebungen, in denen die Temperaturkontrolle von entscheidender Bedeutung ist. Ingenieure verwenden Plattenwärmetauscher, um die Motorkühlung zu steuern und eine optimale Leistung zu erhalten. Diese Systeme übertragen effizient Wärme vom Motorkühlmittel ins Meerwasser, verhindern Überhitzung und reduzieren Verschleiß an lebenswichtigen Komponenten. Das kompakte Design passt problemlos in enge Maschinenräume und spart wertvollen Platz an Bord.

Zusätzlich zur Motorkühlung unterstützen Plattenwärmetauscher marine HVAC-Systeme. Sie regulieren die Klimaanlage und Heizung für den Komfort der Besatzung und den Schutz der Ausrüstung. Die modulare Konstruktion ermöglicht eine schnelle Wartung, die bei langen Reisen unerlässlich ist. Die Betreiber profitieren von reduzierten Ausfallzeiten und verbesserter Zuverlässigkeit.

MarineUmweltschutz und Chemische Industrie

Offshore-Plattformen und - Schiffe müssen strenge Umweltstandards erfüllen. Plattenwärmetauscher spielen eine Schlüsselrolle in Umweltschutzanlagen. Sie unterstützen Wasseraufbereitungseinheiten, Öl-Wasser - Trennung und Abwärmerückgewinnung. Diese Anwendungen tragen dazu bei, Emissionen zu reduzieren und die Auswirkungen auf die Umwelt von Meeresbetrieben zu minimieren.

in der MarineChemische Industrievoll geschweißte PHE Handhabung von korrosiven Flüssigkeiten während Prozesse wie Chlor-Alkali - Produktion und Salz-Raffinerie. Ihre korrosionsbeständigen Materialien wie Titan und Edelstahle sorgen für einen sicheren und effizienten Betrieb. Bediener erfahren niedrigere Wartungskosten und verbesserte Prozesssicherheit.

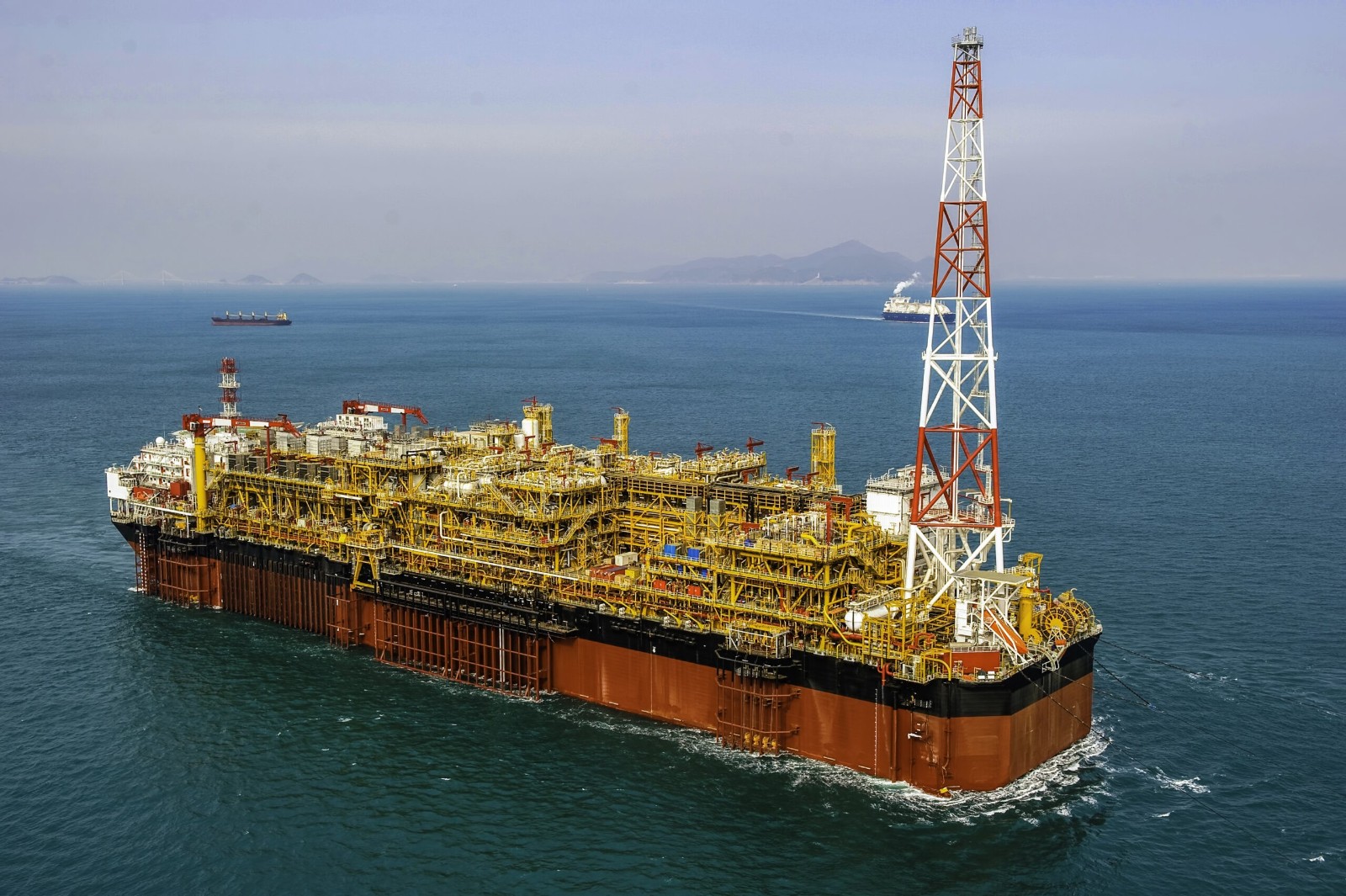

Fallstudie: Plate Heat Exchange in Floating Production Storage and Offloading (FPSO) - Einheiten

FPSO-Einheiten erfordern ein robustes Wärmemanagement, um Kohlenwasserstoffe sicher zu verarbeiten, zu speichern und abzuladen. Ingenieure auswählen Block-Wärmetauscher für ihre hohe Effizienz und ihren kompakten Footprint. Diese Einheiten kümmern sich um die Kühlung von Rohöl, die Behandlung von produziertem Wasser und die Gasverarbeitung. Das modulare Design ermöglicht eine einfache Skalierung und Anpassung an sich ändernde Prozessbedürfnisse.

Betreiber berichten über verbesserte Betriebszeiten und reduzierte Wartung mit Plattenwärmetauschern auf FPSOs. Die Fähigkeit, rauen Meeresbedingungen standzuhalten, sorgt für langfristige Zuverlässigkeit. Diese Technologie ermöglicht eine sichere, kontinuierliche Produktion in einigen der anspruchsvollsten Offshore-Umgebungen der Welt.

FAQss

Was macht Plattenwärmetauscher geeignet für Offshore-Umgebungen?

Plattenwärmetauscher verwenden korrosionsbeständige Materialien und kompakte Designs. Diese Eigenschaften helfen ihnen, rauen Meeresbedingungen standzuhalten und in begrenzte Räume auf Offshore-Plattformen zu passen. Betreiber schätzen ihre Zuverlässigkeit und Effizienz in anspruchsvollen Umgebungen.

Wie oft sollten Techniker Plattenwärmetauscher Offshore reinigen?

Techniker sollten Plattenwärmetauscher regelmäßig überprüfen und reinigen, basierend auf den Prozessbedingungen und den Verschmutzungsraten. Viele Offshore-Betreiber planen eine Wartung alle drei bis sechs Monate, um eine optimale Leistung zu gewährleisten und unerwartete Ausfallzeiten zu vermeiden.

Welche Materialien eignen sich am besten für Plattenwärmetauscher in Meerwasseranwendungen?

Titan und hochwertige Edelstahle wie 316L oder Superduplex bieten eine hervorragende Korrosionsbeständigkeit. Diese Materialien verlängern die Lebensdauer von Geräten und reduzieren den Wartungsbedarf bei Meerwasserkühlung, Entsalzung und marinen HVAC-Systemen.

Können Plattenwärmetauscher Hochdruck-Offshore - Prozesse bewältigen?

Ja. Wärmetauscher, insbesondereWELDED und Druckschaltungen, hohen Druck und Temperaturen standhalten. Ingenieure wählen diese Modelle für die LNG-Regasifizierung, die Gaskompression und andere kritische Offshore-Anwendungen aus.

Was sind die wichtigsten Vorteile der Verwendung von Plattenwärmetauschern auf Seefahrzeugen?

Plattenwärmetauscher sparen Platz, reduzieren Gewicht und bieten eine effiziente Wärmeübertragung. Sie unterstützen die Motorkühlung, HVAC und Umweltsysteme. Ihr modulares Design ermöglicht eine schnelle Wartung, was dazu beiträgt, die Zuverlässigkeit des Schiffes und den Komfort der Besatzung zu erhalten.
