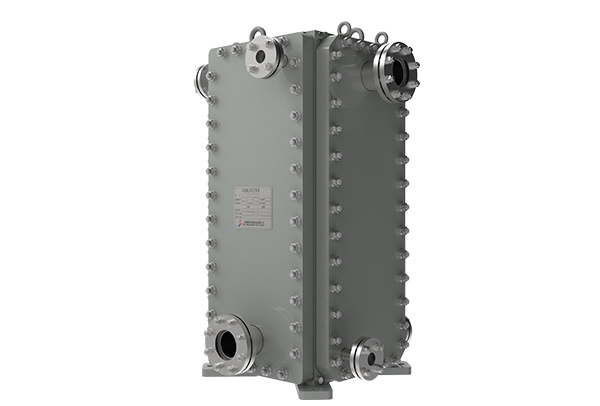

Warum den voll geschweißten Plattenwärmetauscher HT-BLOC wählen?

Moderne Industriebetriebe fordern stetig höhere Effizienz, Zuverlässigkeit und Sicherheit, insbesondere bei der Steuerung thermischer Prozesse unter extremen Bedingungen. Prozesse in allen Sektoren von der chemischen Fertigung bis zur Stromerzeugung arbeiten unter immer anspruchsvollen Bedingungen und schieben die Grenzen von Temperatur, Druck und Flüssigkeitsverträglichkeit an. Der HT-BlocVollgeschweißter Plate Heat Exchanger ist eine solcher Lösung, die hervorragend ist und eine hervorragende Betriebsintegrität bietet, selbst in rauen Umgebungen.

Was macht HT-Bloc voll geschweißte PHE anders?

TraditionellPlatten-Wärmetauscher (PHEs) verwenden Dichtungen, um zwischen Platten zu versiegen. Während diese Designs unter Standardbedingungen effektiv sind, begrenzen sie von Natur aus die Leistung bei erhöhten Drucken oder Temperaturen und können in chemisch harten Umgebungen abgebaut werden. Im Gegensatz dazu verwendet die HT-Bloc - Einheit eine voll geschweißte Plattenkonstruktion, bei der Laser - oder Plasmaschweißen Metallplatten ohne Dichtungen innerhalb des Wärmeübertragungspakets verbunden werden.

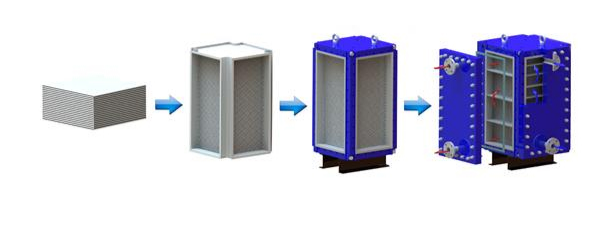

Wie kann man einen voll geschweißten Plattenwärmetauscher montieren?

Das Plattenpaket wird durch das Schweißen einer bestimmten Anzahl von Platten gebildet, dann wird es in einen Rahmen installiert, der durch vier Eckträger, oberen und unteren Platten und vier Seitendeckungen konfiguriert ist. HT-BlocWelded Plate Heat Exchanger Nutzt austauschbare Komponenten und standardisierte Module, wodurch eine einfache Anpassung und Skalierbarkeit möglich ist. Diese Modularität sorgt dafür, dass HT-Bloc - Wärmetauscher auf spezifische Industrieanforderungen zugeschnitten werden können, wodurch sowohl Leistung als auch Zuverlässigkeit gesteigert werden.

Wärmetauscher mit geschweißem Block (HT-Bloc) VS Dichtete PHE

Wärmeübertragungseffizienz

Neben den strukturellen Vorteilen, dieVoll geschweißt PHE Ausgezeichnet in der thermischen Leistung. Das Plattendesign maximiert den Oberflächenkontakt zwischen Flüssigkeiten und Metall, und die wechselnden Kanäle fördern turbulenten Strömungen - auch bei relativ niedrigen Geschwindigkeiten.

Die meisten vollständig geschweißten Designs verwenden eine Gegenstromflussordnung, bei der die heißen und kalten Flüssigkeiten in entgegengesetzte Richtungen durch ihre jeweiligen angrenzenden Kanäle fließen. Diese Konfiguration ist thermodynamisch optimal, maximiert die mittlere Temperaturdifferenz (LMTD) entlang der gesamten Länge des Wärmetauschers und ermöglicht sehr enge Temperaturannahme - d.h. die Ausgangstemperatur der erhitzten Flüssigkeit kann sehr nahe an die Einlasstemperatur der Heizflüssigkeit kommen, was eine hohe thermische Wirksamkeit bedeutet.

Dies ermöglicht es dem vollgeschweißten Plattenwärmetauscher, bemerkenswert hohe Wärmeübertragungskoeffizienten zu erzielen, die häufig die traditionellen Schalen-und - Rohr-Austauscher für eine gegebene Aufgabe und Fussfläche deutlich übertreffen. Diese Fähigkeit zur Prozessintensivierung ermöglicht kleinere und leichtere Anlagen, spart wertvolle Anlagenfläche und reduziert potenziell den strukturellen Stützungsbedarf.

Häufige Anwendungen von voll geschweißten Plattenwärmetauscher

Der HT-Bloc ist für den Umgang mit sehr anspruchsvollen Flüssigkeiten und Umgebungen ausgelegt. Seine Zuverlässigkeit und leckfreie Leistung machen es für unterschiedliche Branchen geeignet:

Öl und Gas:

Offshore-Verarbeitung bei begrenztem Raum

Hochdruckgas - und Kondensatkühlung

Korrosive und saure Gascontainment

Chemische Verarbeitung:

Handhabung von Säuren (z.B. H2SO4, HCl), Lösungsmittel und Kaustik

Minimierung von Kreuzkontaminationen und Kompatibilität von Dichtungen

Stromerzeugung:

Hilfsdampf - und Kondensatrückgewinnungssysteme

Industrielle Kühlung:

Ammoniak - oder CO2 - Systeme unter Hochdruck

sicherheitskritische Anwendungen mit gefährlichen Kühlmitteln

Marine und Offshore:

Kompakte Meerwassergekühlte Systeme

Hohe Korrosionsbeständigkeit mit Titanplatten-Optionen

häufig gestellte Fragen.

F1: Kann der voll geschweißte Plattenwärmetauscher von HT-Bloc mit brennbaren oder giftigen Flüssigkeiten verwendet werden?
A: Absolut! Die voll geschweißte Konstruktion bietet eine außergewöhnliche Einschränkung für gefährliche Flüssigkeiten.

Q2: Ist ein vollgeschweißter Plattenwärmetauscher geeignet für die Nachrüstung bestehender Systeme?
A: Ja, dank seines kompakten Designs und anpassbarer Verbindungsoptionen.

Q3: Was sind die Reinigungsintervalle?
A: Das hängt von Ihrem Verfahren ab. Installationen mit sauberen Flüssigkeiten können Monate oder sogar Jahre ohne Reinigung gehen.

Instandhaltung des vollplattenwärmetauschers

Obwohl HT-Bloc - Geräte die Wartung mit Dichtungen eliminieren, benötigen sie immer noch routinemäßige Pflege, um die Wärmeübertragung zu erhalten. Die effektivste Methode ist die Reinigung an Ort (CIP), die bietet:

Nicht-invasive Reinigung ohne Demontage.

maßgeschneiderte chemische Formulierungen basierend auf dem Fouling-Type,

Kürzere Ausfallzeiten im Vergleich zur mechanischen Reinigung.

Bei besonders schweren Falschen, einigeBlock-Typ - Wärmeübertragungs Die Designs verfügen über öffnbare Platten für einen begrenzten mechanischen Zugang, wodurch eine Hochdruck-Jet - Reinigung bei Bedarf möglich ist.

Tipps: Überwachen Sie regelmäßig den Druckabfall und die Temperaturdifferenz, um Schmutzungen frühzeitig zu erkennen und proaktive Reinigungszyklen zu planen.

Analyse der Lebenszykluskosten zwischen dichteten PHE und voll geschweißten PHE

Während vollgeschweißte Wechselgeräte eine höhere anfängliche Investition haben, führen ihre Lebenszyklusvorteile oft zu niedrigeren Gesamtbetriebskosten.

Dichtete PHEs: Niedriges Anfangskapital, aber höhere Betriebsführung aufgrund der Beschaffung von Dichtungen und Stillstandspunkten für die Wartung. Regelmäßige Sanierung kann die Kosten reduzieren, aber häufige Dichtungsauswechsel bei harten Dienstleistungen können die Lebenszykluskosten erhöhen.

Vollgeschweißte PHEs: Höhere Vorabkosten und Kapitalintensität beim Austausch, aber minimale Wartung reduziert die Betriebskosten. In Anwendungen, in denen Leckage oder Dichtungsausfälle kritische Risiken darstellen, können die Gesamtbetriebskosten trotz Ersatzbedarf niedriger sein.

Die außergewöhnliche Zuverlässigkeit des HT-Bloc funktioniert besonders gut im Dauerbetrieb.

Schlussfolgerung:

Der HT-Bloc Fully Welded Plate Wärmetauscher ist nicht nur eine Komponente - er ist ein strategisches Gut für industrielle Prozesse, die Zuverlässigkeit, Sicherheit und Effizienz unter den härtesten thermischen Bedingungen verlangen.

Wenn Ihr Prozess unter schwierigen Bedingungen eine außergewöhnliche Wärmekontrolle erfordert, ist die Nutzung der Vorteile der geschweißten Platten-Wärmetauscher - Technologie der Schlüssel zur Steigerung der Effizienz und Zuverlässigkeit. Wir laden Sie ein, die detaillierten Spezifikationen unserer HT-Bloc - geschweißten Plattenwärmetauscher und TP-Schweißten Plattenwärmetauscher und Wide Gap-Schweißten Plattenwärmetauscher zu erkunden, oder kontaktieren Sie unsere Experten für Wärmeingenieur heute für eine Beratung darüber, wie diese Lösungen Ihre spezifischen Betriebsoptimierung können.
