‌Ist eine Wärmetauscherplatte der unbesungene Held der Branche?

Was macht eine Wärmetauscherplatte zu einem Helden?

Jeder Held hat eine Kernmission und eine einzigartige Superkraft. DieWärmetauscherplatteDas ist nicht anders. Seine Wirksamkeit beruht auf der Kombination seines grundlegenden Zwecks und seines brillanten physischen Designs. Diese einfache Komponente erfüllt ihre Aufgabe mit unglaublicher Effizienz und ist damit ein echter Industrie-Champion 🦸.

Die Mission: Präzise Wärmeübertragung

Die Hauptaufgabe einer Wärmetauscherplatte besteht darin, Wärmeenergie zu verwalten. Sie ermöglicht die Wärmeübertragung von einer heißen auf eine kältere Flüssigkeit. Die beiden Flüssigkeiten fließen auf gegenüberliegenden Seiten der dünnen Metallplatte. Sie vermischen sich nie. Die Platte fungiert als hochleitfähige Barriere und ermöglicht einen nahtlosen Wärmedurchgang.

Dieser Prozess erfordert äußerste Präzision. In vielen Branchen kann bereits eine Abweichung von wenigen Grad ein Produkt ruinieren oder ein Sicherheitsrisiko darstellen. Das Design der Platte gewährleistet eine kontrollierte und vorhersehbare Wärmeübertragung.

Warum Präzision wichtig istBei einer präzisen Temperaturregelung geht es nicht nur um Effizienz, sondern auch um Zuverlässigkeit und Sicherheit. Sie garantiert, dass Lebensmittel korrekt pasteurisiert werden, chemische Reaktionen unter stabilen Bedingungen ablaufen und in Gebäuden eine angenehme Temperatur herrscht.

Die Superkraft: Maximierung der Oberfläche

Die wahre Stärke der Platte liegt in ihrem täuschend einfachen Design. Sie besteht nicht einfach aus einem flachen Blech. Stattdessen wird jede Platte in ein gewelltes Muster gepresst, das oft an ein Chevron- oder Fischgrätenmuster erinnert. Diese clevere Konstruktion erfüllt zwei wichtige Ziele.

Erstens wird die für die Wärmeübertragung verfügbare Oberfläche auf engstem Raum drastisch vergrößert. Eine größere Oberfläche führt direkt zu einem schnelleren und vollständigeren Wärmeaustausch.

Zweitens erzeugt das Muster Turbulenzen, wenn die Flüssigkeiten über die Platte fließen. Diese Turbulenzen zwingen die Flüssigkeit zur Vermischung und verhindern so die Bildung einer stagnierenden Schicht auf der Plattenoberfläche. Dadurch kommt mehr Flüssigkeit mit der Platte in Kontakt, was die Übertragungseffizienz weiter steigert.

Hier ist ein einfacher Vergleich:

Diese Kombination aus maximierter Oberfläche und induzierter Turbulenz ermöglicht es Plattenwärmetauschern, eine überragende Leistung zu erzielen und gleichzeitig einen geringen Platzbedarf beizubehalten.

Die Anatomie des Helden: Arten von Platten

Nicht alle Helden tragen das gleiche Kostüm. Plattenwärmetauscher gibt es in verschiedenen Ausführungen, die jeweils auf spezifische Betriebsanforderungen zugeschnitten sind. Die drei Haupttypen sind gedichtet, gelötet und geschweißt und bieten jeweils eine einzigartige Kombination aus Flexibilität, Haltbarkeit und Leistung.

Gedichtete Plattenwärmetauscher

Dies ist die anpassungsfähigste Konstruktion. Eine gedichtete Einheit besteht aus mehreren einzelnen Platten, die in einem Rahmen zusammengehalten werden. Gummidichtungen dichten jede Wärmetauscherplatte ab und lenken den Flüssigkeitsstrom. Diese Konstruktion bietet zwei wesentliche Vorteile:

·Flexibilität:Techniker können problemlos Platten hinzufügen oder entfernen, um die Kapazität der Einheit zu ändern.

·Wartungsfreundlichkeit:Das Gerät lässt sich zur einfachen Reinigung und Inspektion öffnen, was die Wartung vereinfacht.

Dieses Design ist ideal für Branchen wie die Lebensmittel- und Getränkeindustrie, in denen häufiges Reinigen erforderlich ist.

Gelötete Plattenwärmetauscher

Gelötete Plattenwärmetauscher (BPHE) bieten eine kompakte und effiziente Lösung. In einem BPHE wird ein Stapel Edelstahlplatten mit Kupfer- oder Nickellot in einem Hochtemperaturofen miteinander verschmolzen. Durch diesen Prozess entsteht eine dauerhaft abgedichtete, robuste Einheit ohne Dichtungen oder einen schweren Rahmen. Ihr hoher thermischer Wirkungsgrad und ihre leckagefreie Konstruktion machen sie zu einer beliebten Wahl für Kühl-, Klima- und Heizungssysteme in Wohngebäuden.

Geschweißte Plattenwärmetauscher

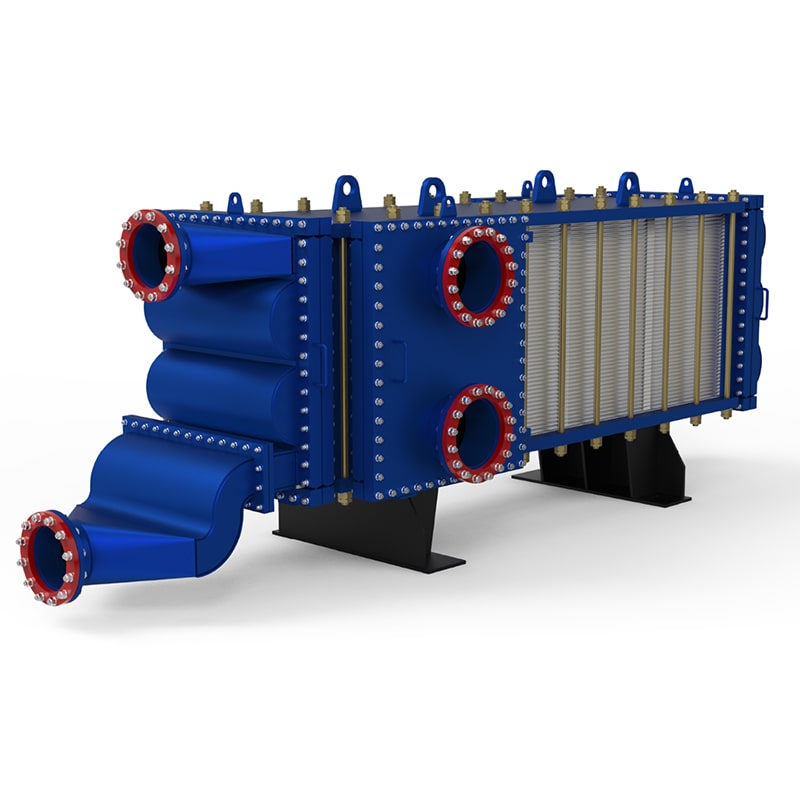

Geschweißte Einheiten bieten höchste Haltbarkeit unter extremen Bedingungen. Die Platten dieser Wärmetauscher sind miteinander verschweißt, wodurch eine äußerst robuste und sichere Baugruppe entsteht. Diese Konstruktion macht Dichtungen überflüssig, die bei aggressiven Chemikalien oder sehr hohen Temperaturen eine Schwachstelle darstellen können.

Für harte Jobs gebautGeschweißte Plattenwärmetauscher eignen sich hervorragend für anspruchsvolle Anwendungen. Sie bewältigen hohe Drücke und Temperaturen, wie sie in der chemischen Verarbeitung, der Öl- und Gasindustrie sowie der Energieerzeugung vorkommen.

Wo dieser Held tätig ist: Schlüsselindustrien



Dieser Held erfüllt seine Mission in zahlreichen kritischen Sektoren. Seine Fähigkeit zur präzisen Temperaturregelung macht ihn unverzichtbar. Industrieunternehmen verlassen sich auf diese Technologie, um Sicherheit, Effizienz und Qualität zu gewährleisten, was ihre weitreichende Wirkung beweist.

Lebensmittel und Getränke: Gewährleistung von Sicherheit und Qualität

Die Lebensmittel- und Getränkeindustrie ist aus Gründen der öffentlichen Sicherheit auf eine präzise Temperaturkontrolle angewiesen.Plattenwärmetauschersind für Prozesse wie Pasteurisierung und Sterilisation unerlässlich. Sie erhitzen und kühlen Produkte wie Milch, Saft und Bier schnell. Diese schnelle thermische Verarbeitung tötet schädliche Bakterien ab, ohne Geschmack oder Nährwert des Produkts zu beeinträchtigen. Zu den wichtigsten Anwendungen gehören:

·Pasteurisierung der Milch

· Saftsterilisation

·Würzekühlung in der Brauerei

·Joghurtproduktion

Heizungs-, Lüftungs- und Klimatechnik (HVAC) und Kühlung: Für mehr Komfort

Moderne Gebäude erreichen dank dieser Technologie ein angenehmes Raumklima. In HLK-Systemen übertragen Platteneinheiten effizient Wärme zwischen Wasserkreisläufen und sorgen so im Winter für Heizung und im Sommer für Kühlung. In Kälteanlagen dienen sie zudem als Verdampfer und Kondensatoren. Ihre kompakte Größe und hohe Effizienz tragen zur Senkung des Energieverbrauchs bei und sorgen für nachhaltigen Komfort.

Chemische Verarbeitung: Ermöglichung kritischer Reaktionen

In der chemischen Industrie werden flüchtige Substanzen und heftige Reaktionen verarbeitet. Die Temperaturregelung ist eine Frage der Sicherheit und Prozesstauglichkeit. Plattenwärmetauscher bewältigen die bei chemischen Reaktionen entstehende hohe Hitze. Sie sorgen für stabile Bedingungen und verhindern gefährliche Temperaturspitzen.

Diese Einheiten ermöglichen einen sicheren und effizienten Prozessablauf in Chemieanlagen. Ihre robuste Konstruktion ist für den Umgang mit aggressiven Flüssigkeiten und hohen Drücken geeignet und macht sie zu einer zuverlässigen Komponente in diesem anspruchsvollen Bereich.

Stromerzeugung: Steigerung der Anlagenleistung

Kraftwerke müssen enorme Wärmemengen bewältigen, um effizient zu arbeiten. Plattenwärmetauscher kühlen kritische Anlagenteile wie Turbinenöl und Generatoren. Sie spielen auch eine Rolle bei der Abwärmerückgewinnung. Die Nutzung dieser überschüssigen Wärmeenergie verbessert die Gesamtleistung des Kraftwerks und reduziert seinen ökologischen Fußabdruck.

Das Helden-Toolkit: Warum Teller die beste Leistung bringen

Jeder Held verfügt über ein Toolkit, das ihm einen Vorteil verschafft. DiePlattenwärmetauscherDas Toolkit von bietet Vorteile, die es älteren, sperrigeren Technologien wie Rohrbündelwärmetauschern überlegen machen. Diese Vorteile erklären, warum sich Industrien zunehmend für Plattenwärmetauscher für ihre wichtigsten Wärmemanagementaufgaben entscheiden. Die Kombination aus Effizienz, Größe und Wartungsfreundlichkeit schafft ein unschlagbares Preis-Leistungs-Verhältnis.

Überlegene thermische Effizienz

Plattenwärmetauscher erzielen eine außergewöhnliche Wärmeleistung. Ihre gewellten Platten erzeugen eine große Oberfläche auf kleinem Raum. Diese Konstruktion fördert zudem eine turbulente Strömung. Die Turbulenzen sorgen für eine ständige Durchmischung der Flüssigkeit, sodass mehr Flüssigkeit mit der Plattenoberfläche in Kontakt kommt und so eine schnelle Wärmeübertragung ermöglicht wird.

Dieser hohe Wirkungsgrad liefert greifbare Ergebnisse. Platteneinheiten können Wärme mit einem sehr geringen Temperaturunterschied zwischen den beiden Flüssigkeiten übertragen. Diese Fähigkeit, die als „Close Temperature Approach“ bezeichnet wird, ist entscheidend für Prozesse, die eine präzise Steuerung erfordern.

Der Effizienzvorteil📈 Höhere Effizienz bedeutet, dass weniger Energie zum Erhitzen oder Kühlen einer Flüssigkeit benötigt wird. Dies senkt direkt die Betriebskosten und reduziert den CO2-Fußabdruck einer Anlage. Prozesse laufen schneller und effektiver ab, maximieren die Leistung und minimieren gleichzeitig den Abfall.

Kompaktes und anpassungsfähiges Design

Platz ist in jeder Industrieanlage ein kostbares Gut. Plattenwärmetauscher bieten mit ihrer kompakten Stellfläche einen entscheidenden Vorteil. Ein Plattenwärmetauscher kann die gleiche Wärmeleistung liefern wie ein um ein Vielfaches größerer und schwererer Rohrbündelwärmetauscher. Dieser Größenunterschied schafft wertvolle Stellfläche und vereinfacht die Installation.

Das Design ist zudem äußerst anpassungsfähig. Bei Modellen mit Dichtung können Ingenieure Platten hinzufügen oder entfernen, um die Kapazität der Einheit anzupassen. Diese Flexibilität ist für Anlagen mit wechselnden Produktionsanforderungen von unschätzbarem Wert. Eine einzelne Einheit kann an neue Prozessanforderungen angepasst werden, ohne dass ein kompletter Austausch erforderlich ist.

Einfache Wartung und reduzierte Ausfallzeiten

Ausfallzeiten verursachen in jedem Industriebetrieb hohe Kosten. Das Design einer gedichteten Wärmetauscherplatteneinheit minimiert diese Kosten durch vereinfachte Wartung. Techniker können die Einheit durch Lösen der Rahmenschrauben schnell öffnen. Dadurch ist jede einzelne Platte sofort zugänglich, um sie zu prüfen, zu reinigen oder die Dichtung auszutauschen.

Dieser Prozess bietet mehrere wichtige Vorteile:

·Schneller Service:Reinigung und Wartung sind in einem Bruchteil der Zeit erledigt, die bei Rohrbündelgeräten erforderlich ist.

·Keine Spezialwerkzeuge:Die meisten Wartungsarbeiten können mit Standardwerkzeugen durchgeführt werden, wodurch die Abhängigkeit von spezialisierten Auftragnehmern verringert wird.

· Gründliche Reinigung:Durch eine Sichtprüfung wird sichergestellt, dass alle Oberflächen vollständig sauber sind, wodurch die optimale Leistung des Geräts wiederhergestellt wird.

Diese Wartungsfreundlichkeit führt unmittelbar zu weniger Ausfallzeiten und niedrigeren Arbeitskosten. Anlagen können schneller wieder voll betriebsbereit sein, was Produktivität und Rentabilität maximiert.

Die Beweise bestätigen, dass die Wärmetauscherplatte ein unbesungener Industrieheld ist. Diese Komponente maximiert die Effizienz, gewährleistet Sicherheit und senkt die Kosten für wichtige Branchen. Sie arbeitet leise, doch ihre Auswirkungen sind weltweit spürbar: in den Produkten, die wir verwenden, und in der Energie, die wir täglich verbrauchen.

Häufig gestellte Fragen

Wie funktioniert eine Wärmetauscherplatte?

Es überträgt Wärme zwischen zwei Flüssigkeiten, ohne diese zu vermischen. Die Flüssigkeiten fließen an gegenüberliegenden Seiten einer dünnen Metallplatte entlang. Diese Konstruktion ermöglicht einen effizienten Wärmedurchgang.

Was ist der Hauptunterschied zwischen Platten- und Rohrbündelwärmetauschern?

Plattenwärmetauscher nutzen gewellte Platten für eine große Oberfläche in einer kompakten Einheit. Rohrbündelwärmetauscher verwenden Rohre in einem großen Behälter, wodurch sie wesentlich sperriger und schwerer sind.

Warum sind Platten mit Dichtungen leicht zu warten?

Techniker können die Einheit leicht öffnen, um auf jede Platte zuzugreifen. Dieses Design ermöglicht eine schnelle Inspektion und Reinigung. Es trägt dazu bei, Betriebsausfallzeiten zu minimieren und Wartungsvorgänge zu vereinfachen.
