Wie man einen Platten-Wärmetauscher wählt / wählt

Plate-Wärmetauscher verstehen

Plate Heat Exchangers (PHEs) sind zentrale Komponenten in Wärmemanagementsystemen, die eine effiziente Wärmeübertragung zwischen zwei Flüssigkeiten ohne direkten Kontakt ermöglichen. Diese Austauscher bestehen aus einer Reihe von dünnen, Wellmetallplatten und erzeugen wechselnde Kanäle für heiße und kalte Flüssigkeiten, wodurch die Oberfläche für den Wärmetaustausch maximiert wird. Diese Konstruktion erhöht nicht nur die thermische Effizienz, sondern ermöglicht auch einen kompakten Fußabdruck, wodurch PHEs ideal für Anwendungen sind, bei denen Platz ein Premium ist.

Arten von Platten-Wärmetauschern und ihre Anwendungen

Industrielle Plattenwärmetauscher werden basierend auf ihren Konstruktions - und Montagemethoden kategorisiert, die jeweils auf spezifische betriebliche Bedürfnisse zugeschnitten sind:

Dichtete Platten-Wärmetauscher:Diese verfügen über Platten, die mit elastomerischen Dichtungen versiegelt sind, wodurch eine einfache Demontage für Reinigung und Wartung möglich ist. Häufig in Branchen wie Lebensmittelverarbeitung und HVAC-Systemen eingesetzt, bieten sie Flexibilität bei der Kapazitätsanpassung.

Welded Plate Heat Austachters: In diesen Einheiten werden Platten miteinander geschweißt, wodurch ein hermetisch abgesießtes System für den Umgang mit aggressiven Flüssigkeiten und Hochtemperaturanwendungen wie chemische Verarbeitung und Kraftwerke geeignet ist.

Print Circuit Wärmetauscher: Ein Printed Circuit Wärmetauscher (PCHE) ist ein kompaktes, hocheffizientes Gerät, das für die Wärmeübertragung zwischen Flüssigkeiten unter extremen Bedingungen konzipiert wurde. Durch chemisches Ätzen komplizierter Mikrokanäle auf Metallplatten - typischerweise Edelstahl oder andere korrosionsbeständige Legierungen - und anschließend durch Diffusionsverbindung zu einem festen Block erzielen PCHEs eine außergewöhnliche thermische Leistung innerhalb eines minimalen Fußabdrucks.

Jeder Typ dient unterschiedlichen Anwendungen, wobei die Auswahl von Faktoren wie Flüssigkeitstyp, Betriebsbedingungen und Wartungsüberlegungen abhängt.

Wie Plate Heat Exchanger funktioniert

Das Funktionsprinzip von PHEs hängt von der Schaffung mehrerer dünner Kanäle ab, durch die heiße und kalte Flüssigkeiten abwechselnd fließen. Während diese Flüssigkeiten den Austauscher durchqueren, wird Wärme durch die Metallplatten von der heißeren in die kühlere Flüssigkeit übertragen. Das gewellte Muster der Platten induziert Turbulenzen, erhöht die Wärmeübertragungseffizienz und reduziert die Wahrscheinlichkeit von Schmutzungen. Diese Konstruktion sorgt für einen hohen Wärmeübertragungskoeffizienten und behält gleichzeitig eine kompakte und leichte Struktur.

Bewertung Ihrer operativen Anforderungen

Auswahl einer geeignetenPlate Wärmetauscher erfordert eine gründliche Auswertung der Betriebsparameter Ihres Systems:

- Temperatur, Druck und Flow

Das Verständnis der maximalen und minimalen Temperaturen, der Druckbewertungen und der Durchflussraten Ihres Systems ist entscheidend. Diese Parameter bestimmen die Konstruktionsspezifikationen und die Materialauswahl des PHE, um einen sicheren und effizienten Betrieb zu gewährleisten.

- Übereinstimmung mit Anwendungsbedürfnissen und Prozessspezifiken

Betrachten Sie die Art der beteiligten Flüssigkeiten, einschließlich ihrer Viskosität, Korrosivität und Partikelgehalt. Darüber hinaus bewerten Sie die gewünschte thermische Leistung und alle branchenspezifischen Normen oder Vorschriften, die eingehalten werden müssen.

Auswahl von Materialien und Designs

Die Auswahl von Materialien und Konstruktionskonfigurationen beeinflusst die Leistung und die Langlebigkeit eines Plattenwärmetauschers erheblich:

Plate Konfigurationen und Konstruktionsoptionen

Die Geometrie der Platten, einschließlich des Winkels und der Tiefe der Wellungen, beeinflusst die Wärmeübertragungsrate und den Druckabfall. Bei der Auswahl einer geeigneten Konfiguration wird die thermische Effizienz mit akzeptablen Druckverlusten ausgeglichen.

Material Auswahl

Edelstahl Phe ,Titanium Platte Wärmetauscherund andere Allianzen

Die Materialkompatibilität mit den Flüssigkeiten ist von entscheidender Bedeutung, um Korrosion zu verhindern und die Haltbarkeit zu gewährleisten. Edelstahl wird wegen seiner Festigkeit und Korrosionsbeständigkeit weit verbreitet, während Titan aufgrund seiner überlegenen Widerstandsfähigkeit für stark korrossive Umgebungen bevorzugt wird.

Dichtete vs. geschweißte vs. gedruckte Schaltkreise Wärmetauscher

Die Entscheidung zwischen dichteten und geschweißten Konstruktionen hängt von Faktoren wie Wartungszugänglichkeit, Betriebsdruck und - temperatur und Flüssigkeitsverträglichkeit ab.

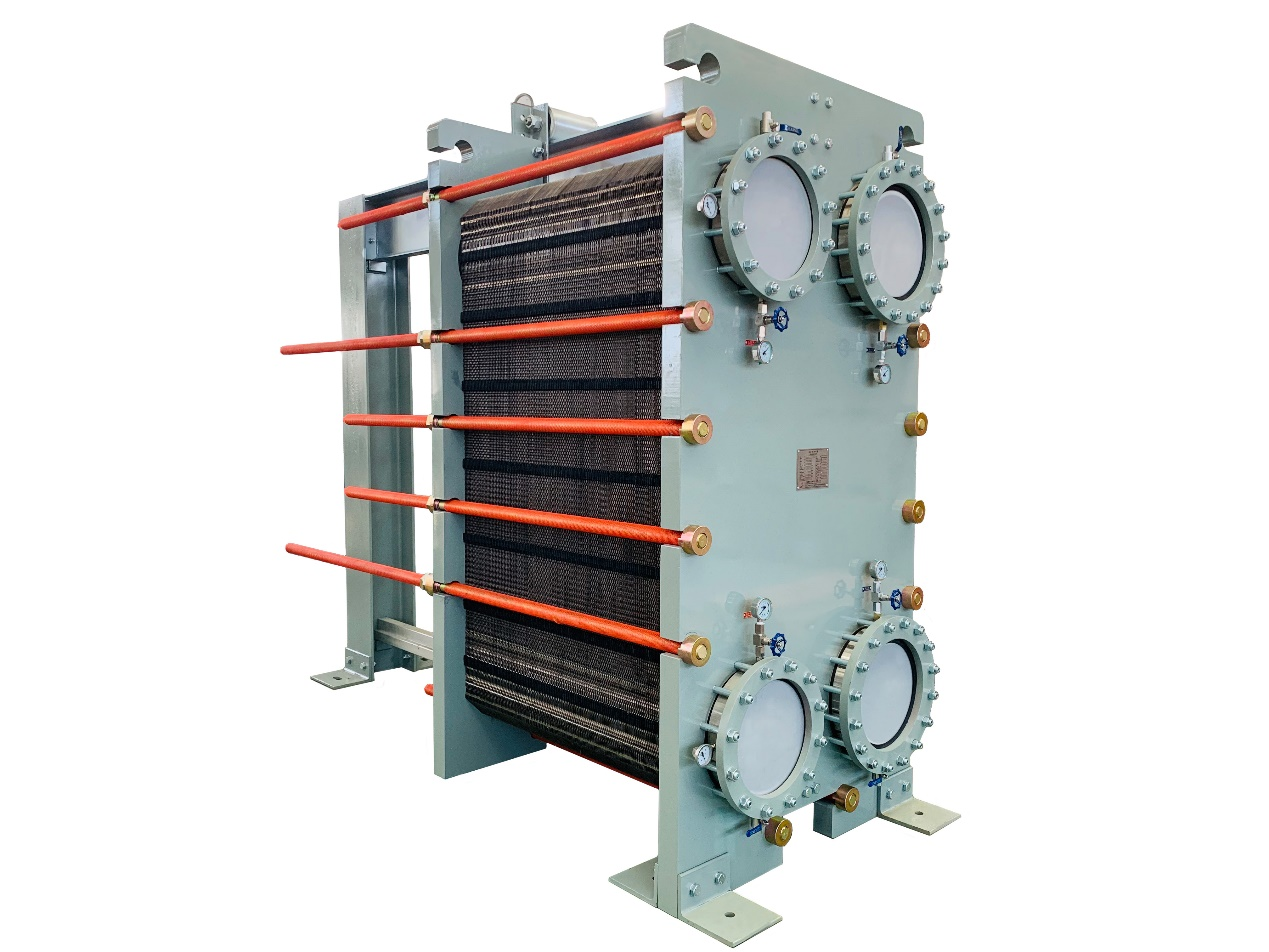

Dichtete Platten-Wärmetauscher:

Sie werden aufgrund ihrer Effizienz, ihres kompakten Designs und ihrer Vielseitigkeit in allen Industrien weit verbreitet. Sie spielen eine entscheidende Rolle in Anwendungen wie HVAC-Systemen, chemische Verarbeitung, Lebensmittel - und Getränkeproduktion und Stromerzeugung. Durch die Reduzierung des Energieverbrauchs und der Betriebskosten erhöhen Plattenwärmetauscher die industrielle Effizienz und Nachhaltigkeit erheblich und machen sie im modernen industriellen Betrieb unverzichtbar.

Dichtetes PHE wird häufig bei niedrigeren Betriebsdruck - und Temperaturen verwendet, wie:

-Energiewirtschaft

-Metallurgische Industrie

-Nahrungsmittelindustrie

-Umweltschutz

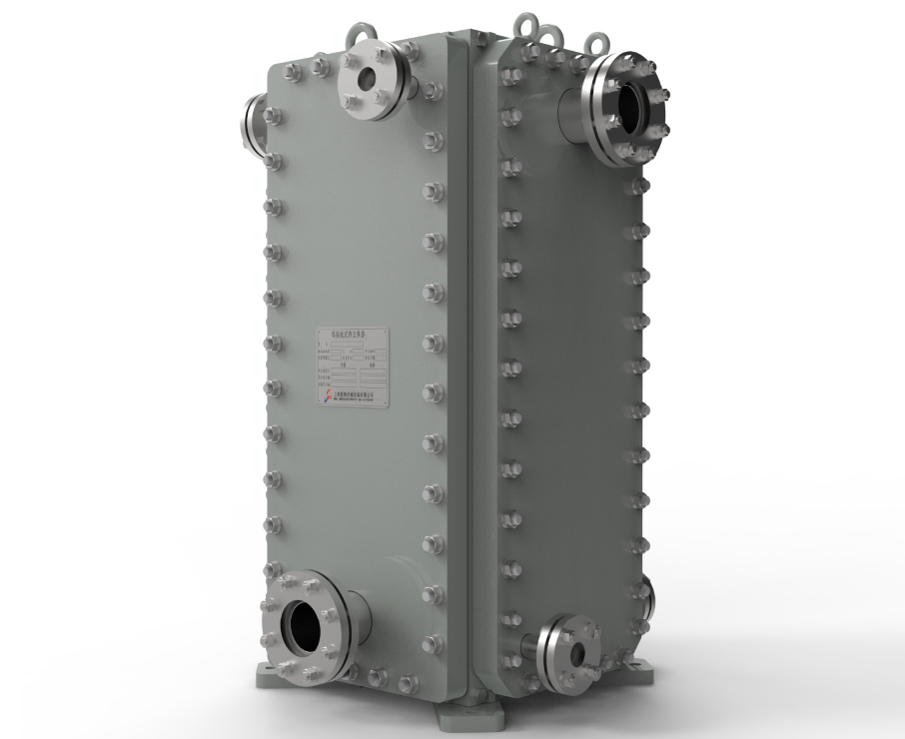

Welded Plate Heat Exchanger:

Als transformative Innovation in industriellen thermischen Lösungen definieren die HT-Bloc Welded Plate Heat Exchanger die Systemoptimierung durch ihre patentierte modulare Architektur und ihre Anpassungsfähigkeit für mehrere Prozesse neu. Diese ausführliche technische Analyse untersucht die Ingenieurprinzipien hinter ihrer kompakten Platten-und - Shell-Konfiguration. Die aktuellen industriellen Implementierungen umfassen aufgrund ihrer Effizienz und Vielseitigkeit verschiedene Branchen.

Welded PHEist weit verbreitet in höheren Betriebsdruck und Temperatur wie:

-Öl - und Gasindustrie

-Offshore Industrie

-Neue Energieindustrie

Print Circuit Wärmetauscher:

Wärmetauscher für Druckschaltkreise (PCHE ists) werden in der Erdgasverarbeitung weit verbreitet, insbesondere in Prozessen, die eine effiziente Wärmeübertragung, eine kompakte Konstruktion und eine hohe Druck - und Temperaturbeständigkeit erfordern. Ihre hohe thermische Effizienz, ihre platzsparende Struktur und ihre Fähigkeit, extremen Bedingungen standzuhalten, machen sie zu einem kritischen Bestandteil in diesem Sektor.

Wärmetauscher mit gedruckten Schaltkreisen werden in Branchen mit hohem Platzbedarf wie:

-Offshore - Öl und Gasindustrie

- LNG-Industrie

Druckfall und Flow Distribution

Effizienter Betrieb von APlate-Typ - Wärmetauscher wird durch Druckabfall und Durchflussverteilung beeinflusst:

Der Druckabfall bezieht sich auf die Verringerung des Drucks, wenn Flüssigkeit durch den Austauscher fließt. Während ein gewisser Druckabfall für eine effektive Wärmeübertragung notwendig ist, können übermäßige Druckverluste zu einem erhöhten Energieverbrauch und einer reduzierten Systemleistung führen.

Eine einheitliche Durchflussverteilung über alle Kanäle sorgt für eine gleichbleibende thermische Leistung und minimiert das Risiko von Schmutzungen. Eine Fehlverteilung kann dazu führen, dass einige Kanäle mehr Fluss transportieren als andere, was zu Ineffizienz und potenziellen Schäden führt.

Installation, Wartung und Expertentipps für langfristigen Erfolg

Eine ordnungsgemäße Installation ist der Eckpfeiler für die Langlebigkeit jedes Systems. Egal, ob Sie Industriemaschinen, HVAC-Systeme oder Smart Home-Technologie einrichten, die Einhaltung der Richtlinien des Herstellers und die Verwendung von zertifizierten Fachleuten gewährleisten eine optimale Leistung und Sicherheit. Eine falsche Installation kann zu Ineffizienz, häufigen Ausfällen oder sogar Gefahren führen.

Regelmäßige Wartung ist genauso wichtig. Planmäßige Inspektionen, Reinigungen, Schmierungen und Software-Updates verhindern Verschleiß, reduzieren den Energieverbrauch und verlängern die Lebensdauer der Geräte. Proaktive Wartung minimiert unerwartete Ausfallzeiten und teure Reparaturen und schützt die Produktivität.

Für einen langfristigen Erfolg empfehlen Experten:

Dokumentation: Führen Sie detaillierte Aufzeichnungen über Installationen, Reparaturen und Wartungstätigkeiten.

Schulungen: Stellen Sie sicher, dass die Mitarbeiter die Betriebsprotokolle und die Grundlagen der Fehlerbehebung verstehen.

Präventive Maßnahmen: Verwenden Sie Qualitätsteile, überwachen Sie Leistungsindikatoren und beheben Sie kleinere Probleme, bevor sie eskalieren.

Technologieintegration: Nutzen Sie IoT-Sensoren oder Predictive Analytics für die Echtzeitüberwachung.

Durch die Priorität auf Präzision bei der Installation, Konsistenz bei der Wartung und die Annahme von Expertenstrategien können Unternehmen und Hausbesitzer Zuverlässigkeit, Kosteneffizienz und nachhaltige Leistung für die kommenden Jahre erreichen.

Wie wählt man einen seriösen Hersteller oder Lieferanten?

Die Partnerschaft mit einem Hersteller oder Lieferanten, der für Qualität und Zuverlässigkeit bekannt ist, garantiert den Zugang zu gut entwickelten Produkten und umfassenden Support-Services.

Mit fortschrittlicher Ingenieur - und Fertigungstechnologie, umfassender Wärmetauscher-Expertise und reichen Service-Erfahrungen widmet sich SHPHE der Lieferung von qualitativ hochwertigen Plattenwärmetauschern an verschiedene Kunden weltweit in Öl und Gas, Chemie, Kraftwerk, Bio-Energie, Metallurgie, Marine, HVAC, mechanische Fertigung, Papier & Zellstoff, Stahl usw.

SHPHE istWir sind weiterhin verpflichtet, den Fortschritt der Industrie durch kontinuierliche technologische Innovationen voranzutreiben. Durch die Partnerschaft mit führenden Unternehmen im In - und Ausland will SHPHE ein führender Anbieter von hochwertigen Lösungen in der Wärmetauscherindustrie werden, sowohl in China als auch international.

Wann Sie Ihr Wärmetauschsystem ersetzen oder aktualisieren sollten

Regelmäßige Leistungsbewertungen können Anzeichen von Degradation oder Ineffizienz erkennen. Ein Upgrade oder Austausch des Wärmetauschers kann gerechtfertigt sein, wenn die Wartungskosten eskalieren oder wenn technologische Fortschritte erhebliche Leistungsverbesserungen bieten.

Shanghai Wärmeübertragung Ausrüstung Co., Ltd. ist spezialisiert auf die Konstruktion, Herstellung, Installation und Service von Plattenwärmetauschern und kompletten Wärmeübertragungssystemen.

Wenn Sie weitere Beratung und Diskussion benötigen, fühlen Sie sich bitte frei zu Kontakt uns.
