Wie kann man überprüfen, ob der Wärmetauscher blockiert ist?

Plate WärmetauscherPHEs (PHEs) sind wichtige Komponenten in zahlreichen Branchen, von der HVAC und chemischen Verarbeitung bis hin zur Lebensmittel - und Getränkeproduktion. Ihre kompakte Konstruktion und hohe thermische Effizienz machen sie für eine effiziente Wärmeübertragung unerlässlich. Die sehr schmalen Kanäle, die zu ihrer Effizienz beitragen, machen sie jedoch auch anfällig für interne Verstopfungen, die oft als Schmutz oder Skalierung bezeichnet werden.

Blockierte PHEs können die Leistung signifikant reduzieren, den Energieverbrauch erhöhen und zu kostspieligen Ausfallzeiten oder sogar Ausfall der Geräte führen. Frühzeitige Erkennung ist entscheidend für die Aufrechterhaltung der Systemintegrität und die Optimierung der Betriebskosten. Aber wie können Sie definitiv sagen, ob Ihre geschweißten oderPlatten-Wärmetauscher ist blockiert?

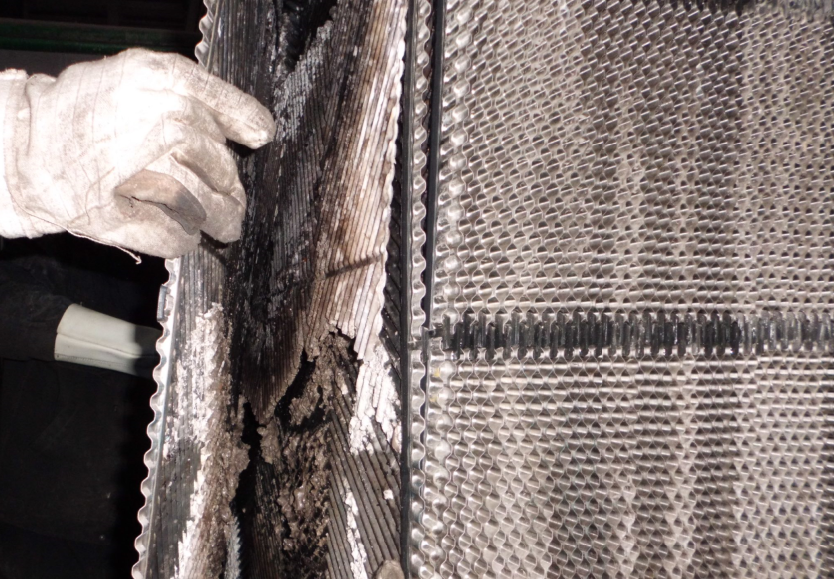

Blocked Plate Heat Exchanger Troubleshooting

Häufige Ursachen von Blockaden sind:

● Die Spannungsplatten oder Dichtungen:

Spannte oder beschädigte Dichtungen sind eine der häufigsten Ursachen, warum ein dichteter Plattenwechsel blockiert wird. Wenn die Dichtungen, die die Platten in einem Wärmetauscher versiegen, brechen oder abnutzen, können Flüssigkeiten miteinander vermischen und eine Verstopfung verursachen. Die Installation neuer Dichtungen wird dieses Problem beheben.

· Scaling:

Niederschlag von gelösten Salzen und Mineralien aus hartem Wasser oder Flüssigkeiten mit hohem Mineralgehalt, die harte Ablagerungen bilden.

Korrosion-Nebenprodukte:

Oxide und Schlamm freigesetzt von korosierenden Metallkomponenten im System.

· Biofoulings:

Wachstum von mikrobiellen Filmen und Organismen, insbesondere in Systemen mit organischem Gehalt oder stagnierenden Flüssen.

· Chemische Reaktionen:

Ablagerungen, die durch chemische Reaktionen gebildet werden, die innerhalb der Flüssigkeit oder auf der Plattenebläche auftreten.

· Partikel-Aufbau

Suspendierte Feststoffe wie Sediment, Rost oder Trümmer in der Prozessflüssigkeit werden in den engen Plattenlücken gefangen.

Wichtige Indikatoren eines blockierten Plattenwärmetauschers

Die Erkennung der Symptome ist der erste Schritt zur Identifizierung einer Blockade.Überwachen Sie diese wichtigsten Indikatoren:

1. Erhöhter Druckfall:

Dies ist oft das früheste und genaueste Zeichen. Da Schmutzungen den Durchflussbereich einschränken, steigt der Reibungswiderstand, was mehr Pumpleistung erfordert und zu einem höheren Druckunterschied zwischen den Einlass - und Auslassanschlüssen führt.Überwachen Sie Druckmessgeräte vor - und nachgelagern.

2. Verringerte thermische Leistung:

Wenn derWärmetauscher Wenn die gewünschte Temperaturänderung zwischen heißen und kalten Strömen nicht erreicht wird, oder wenn die Ausgangstemperaturen von den erwarteten Werten abweichen, zeigt dies auf eine beeinträchtigte Wärmeübertragung aufgrund der Isolierwirkung von Schmutzungen hin.

3. Reduzierte Flow Rate:

Blockierte Durchgänge behindern physikalisch den Flüssigkeitsfluss, was zu einer Verringerung der tatsächlichen Durchflussrate im Vergleich zu den Konstruktionsspezifikationen des Systems führt, selbst bei gleichbleibendem Pumpenbetrieb.

4. Ungewöhnliche Geräusche:

Gurgeln, Zizern oder Klopfen Geräusche können manchmal turbulente Strömungsmuster anzeigen, die durch partielle Blockaden oder Kavitation in verengten Bereichen verursacht werden.

5. Externe Leakage:

Obwohl weniger häufig als primärer Indikator für Verstopfung (häufiger im Zusammenhang mit Dichtung oder Platte Probleme), sollte plötzliches Leckage gleichzeitig mit anderen Verstopfungssymptomen als ein potenzielles verwandtes Problem durch erhöhten inneren Druck verursacht untersucht werden.

Wie diagnostiziert man eine blockierte PHE Schritt für Schritt?

Um Blockaden genau zu erkennen und sicher anzugehen, befolgen Sie diese Schritte:

1. Sammeln von historischen Betriebsdaten: Vergleichen Sie aktuelle Leistungsmetriken mit Baseline-Werten und historischen Trends.

2.Überprüfen Sie die Sensorkalibration: Stellen Sie sicher, dass alle Druckmessgeräte, Temperatursensoren und Durchflussmesser ordnungsgemäß kalibriert und funktionieren.

3. Druck und Temperatur überwachen: Kontinuierliche Aufzeichnung von Einlass - / Auslassdruck und Temperaturen, Suche nach Anomalien.

4. Isolieren und Cool Down: Schalten Sie das System sicher aus, entlasten Sie den Druck und lassen Sie das Gerät vor einer physischen Inspektion abkühlen.

5. Demontage zur Inspektion (falls zutreffend): Wenn es sich um eine dichtete Einheit handelt, öffnen Sie sie und überprüfen Sie die Platten visuell auf Schmutzungen oder Beschädigungen.

6. Nicht-destruktive Tests durchführen: Verwenden Sie Techniken wie Thermographie oder Ultraschall-Test, wenn die interne Demontage nicht möglich oder praktisch ist.

7. Dokumente Ergebnisse: Führen Sie detaillierte Aufzeichnungen über die Art und Schwere von Schmutzungen, betroffene Bereiche und andere Beobachtungen auf, um zukünftige Wartungs - und Präventionsstrategien zu informieren.

Verhindern Sie einen blockierten Plattenwärmetauscher

Die Vermeidung von Blockaden ist wesentlich kosteneffizienter als die Bewältigung ihrer Folgen. Umsetzen Sie diese proaktiven Maßnahmen:

● Installation von Vorfiltrationssystemen:

Verwenden Sie Filter oder Filter vorwärts des Wärmetauschers, um Feinstaub zu entfernen, bevor es in die Plattenpackung gelangt.

● Implementieren von Cleaning-in - Place (CIP):

Durchlaufen Sie regelmäßig Reinigungschemikalien durch das Gerät ohne Demontage, um Ablagerungen zu entfernen.

· Verwenden von behandelten Flüssigkeiten:

undWasserentweichung oder chemische Konditionierung, um das Risiko von Schuppen zu reduzieren, insbesondere mit hartem Wasser.

● Aufrechterhaltung der geeigneten Flüssigkeitsgeschwindigkeit:

Sicherstellen Sie eine ausreichende Durchflussgeschwindigkeit innerhalb der Kanäle, um Turbulenzen zu erzeugen, die dazu beitragen, die Ablagerung zu hemmen.

· Routine-Sehenschaftsüberprüfungen:

Planen Sie regelmäßige Inspektionen (besonders während der geplanten Wartung), um frühzeitige Anzeichen von Schmutz zu erkennen.

· Konsistente KPI-Monitoring:

Verwenden Sie die automatische Protokollierung von Temperatur, Druck und Durchfluss, um eine Echtzeitüberwachung und Warnungen für Abweichungen zu ermöglichen.

Wie kann man mit einem blockierten Plattenwärmetauscher umgehen?

Reinigung eines blockiertenPlate Wärmetauscher

Regelmäßige Reinigung ist unerlässlich, um Trümmer, Schuppen und Ansammlungen zu entfernen, die sich im Laufe der Zeit ansammeln. Es gibt zwei gängige Reinigungsmethoden:

Chemische Reinigung: Diese Methode verwendet chemische Reinigungsmittel, die durch den Austauscher zirkulieren, ohne ihn zu demontieren. Es ist ideal für leichte bis mittlere Schmutzungen und hilft bei gleichbleibender Leistung.

Manuelle Reinigen:Bei schwereren Blockaden kann es notwendig sein, den Austausch zu demontieren. Platten werden individuell mit weichen Bürsten oder Druckwaschen entfernt und gereinigt, je nach Art des Schmutzes.

Die Routinereinigung stellt nicht nur die Wärmeübertragungseffizienz wieder her, sondern verlängert auch die Lebensdauer der Ausrüstung.

Für weitere Details über Reinigungsmethoden, überprüfen Sie bitteSchritt-für-Schritt - Reinigungsverfahren für Plattenwärmetauscher

Ersetzen Sie die fehlerhaften Gaskets

Dichtungen spielen eine Schlüsselrolle bei der Dichtung der Platten und der Trennung der Flüssigkeiten. Im Laufe der Zeit können sie abnutzen, rissen oder ihre Elastizität verlieren. Wenn dies geschieht, können Flüssigkeiten durchlaufen oder vermischen, was möglicherweise zu Verstopfungen oder sogar zu Schäden an den Platten führt.

Wenn Sie Lecks oder eine verminderte Leistung bemerken, überprüfen Sie die Dichtungen genau. Der Austausch defekter Dichtungen durch neue ist ein einfacher Weg, um das Problem zu beheben und den Austauscher in einen ordnungsgemäßen Betriebszustand wiederherzustellen.

Die Wahl des richtigen Platten-Wärmetauschers

Das Design der verschiedenenArten von Wärmetauschern Die Anfälligkeit für Schmutzungen und die Leichtigkeit der Adressierung von Blockaden beeinflussen kann. Berücksichtigen Sie die Flüssigkeitsmerkmale und das Potenzial für Schmutzungen bei der Auswahl einer Einheit:

● Dichtete Plattenwärmetauscher:

Einfache Öffnung für die visuelle Inspektion und mechanische Reinigung, geeignet für Anwendungen, die regelmäßigen Wartungszugang erfordern.

● Schweißplattenwärmetauscher (einschließlich HT-Bloc und TP):

Robust und leckfrei für hohen Druck / Temperaturen, aber weniger zugänglich für die physische Reinigung. Verlassen Sie sich mehr auf die Leistungsüberwachung und chemische Reinigung / Spritzen durch die Häfen.

Printed Circuit Heat Exchangers (PCHE):

Hoch kompakt und effizient für extreme Bedingungen, aber mit sehr feinen Durchgängen, die schwer physisch zu reinigen sind. Prävention durch sorgfältige Flüssigkeitsqualitätskontrolle ist von größter Bedeutung; die Erkennung beruht fast ausschließlich auf der Leistungsüberwachung.

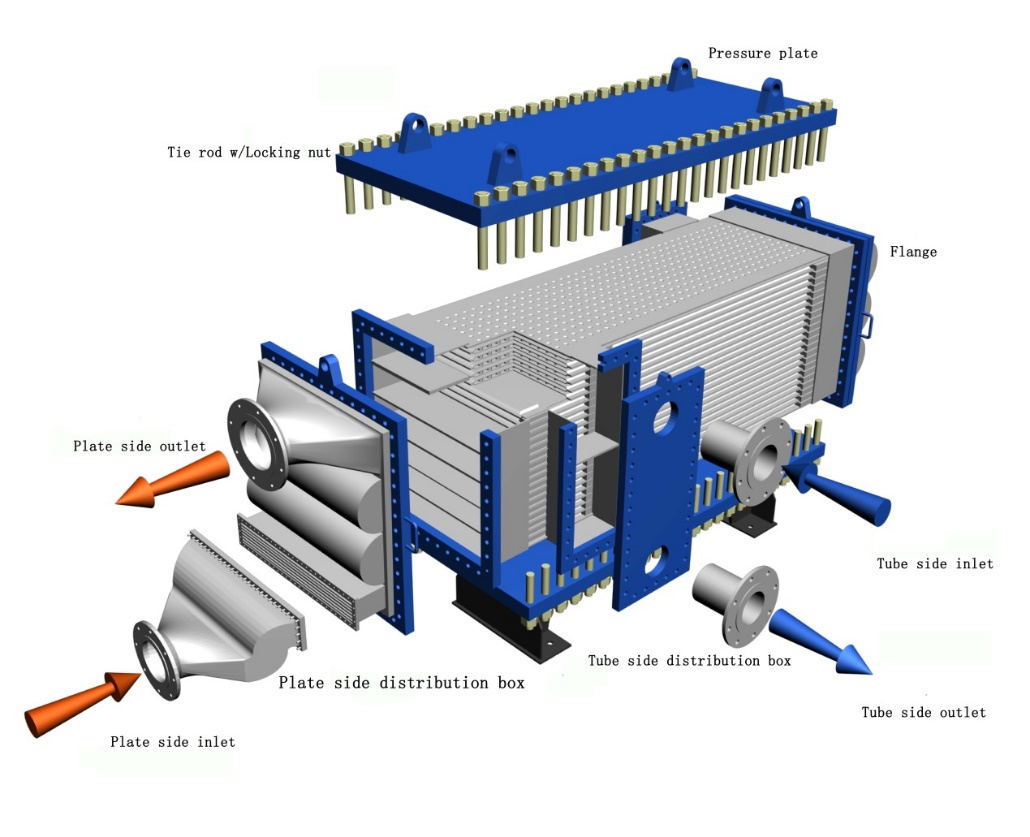

● Wide-Gap Welded Plate Wärmetauscher:

Entwickelt mit breiten Spalt-Freiflusskanälen für den Umgang mit Schmutzflüssigkeiten mit höheren Suspensionen oder Viskosität, reduziert das Risiko von Partikelverschmutzung und verbessert die Selbstreinigung und die Wirksamkeit von CIP.

In Summe

Die Auswahl des richtigen Wärmetauschers für Ihre spezifische Anwendung trägt weiter zu langfristiger Zuverlässigkeit und optimaler Leistung bei. Ein strategischer Ansatz bei der Überwachung und Wartung ist entscheidend, um den effizienten und unterbrechungsfreien Betrieb Ihrer Plattenwärmetauscher zu gewährleisten.

Shanghai Wärmeübertragung Ausrüstung Co., Ltd. ist spezialisiert auf die Konstruktion, Herstellung, Installation und Service von Plattenwärmetauschern und kompletten Wärmeübertragungssystemen.

Wenn Sie weitere Beratung und Diskussion benötigen, fühlen Sie sich bitte frei zu Kontakt uns.
