Wärmetauscher 101: Funktion und Bedeutung

Was ein Wärmetauscher ist und wie er funktioniert

Eine eingehende Betrachtung dieser Technologie offenbart ein Gerät, das den Gesetzen der Physik folgt. Das Verständnis von Wärmetauschersystemen beginnt mit den Prinzipien der Thermodynamik und der Wärmeübertragung. Diese Konzepte erklären, wie Energie von einem wärmeren zu einem kälteren Stoff übertragen wird und bilden die Grundlage jeder Heiz- und Kühlanwendung.

Das Grundprinzip der Wärmeübertragung

Wärmetauscher funktionieren nach den grundlegenden Gesetzen der Thermodynamik. Diese Gesetze bestimmen, wie sich Energie in einem geschlossenen System verhält.

•Der erste Hauptsatz der ThermodynamikDieses Prinzip beschreibt die Energieerhaltung. Es besagt, dass Energie weder erzeugt noch vernichtet, sondern nur von einer Form in eine andere umgewandelt werden kann. Ein Wärmetauscher überträgt Wärmeenergie von einem Fluid auf ein anderes, ohne dass dabei Energie verloren geht.

•Der zweite Hauptsatz der ThermodynamikDieses Gesetz regelt die Richtung des Energietransfers. Wärme fließt naturgemäß von einem wärmeren zu einem kälteren Medium. Dieses Prinzip gewährleistet, dass der Prozess spontan abläuft und bestimmt die Effizienz des Energieaustauschs.

Dieser Wärmeaustausch erfolgt im Wesentlichen durch drei Mechanismen: Wärmeleitung, Konvektion und Wärmestrahlung. Die meisten Wärmetauscher nutzen hauptsächlich Wärmeleitung und Konvektion.

Ein praktisches Beispiel: Ihre Heizungsanlage

Um zu verstehen, wie Wärmetauschertechnologie in der Praxis funktioniert, betrachten wir eine Gasheizung in einem Wohnhaus. Der Wärmetauscher ist das Bauteil, das für die sichere Erwärmung der Raumluft verantwortlich ist. Er befindet sich zwischen dem Brennraum, in dem der Brennstoff verbrennt, und dem Gebläse.

Der Prozess vollzieht sich in wenigen einfachen Schritten:

1. Erdgas oder Erdöl verbrennt im Inneren der Brennkammer und erzeugt dabei extrem heiße Verbrennungsgase.

2. Diese heißen Gase strömen in den Wärmetauscher, eine Reihe von Metallrohren oder -gehäusen. Die Wärme wird von den Gasen über die Wärmeleitung an die Metallwände abgegeben.LeitungDie

3. Gleichzeitig zirkuliert das Gebläse des Heizkessels kühlere Luft aus Ihrem Haus über den Raum.AußenbereichOberflächen des heißen Wärmetauschers.

4. Die Luft absorbiert Wärme vom Metall durchKonvektionund warm wird.

5. Das System verteilt die erwärmte Luft anschließend über das Lüftungssystem Ihres Hauses. Die schädlichen Verbrennungsnebenprodukte (wie Kohlenmonoxid) werden dabei sicher im Wärmetauscher aufgefangen und über ein Abgasrohr nach außen abgeleitet.

Wichtiger Hinweis:Der Wärmetauscher stellt sicher, dass die Atemluft sich niemals mit den giftigen Abgasen vermischt. Diese Trennung ist sowohl für die Effizienz als auch für die Sicherheit entscheidend.

Gängige Wärmetauschertypen

Ingenieure haben zahlreiche Wärmetauscherkonstruktionen entwickelt, um den vielfältigen industriellen und kommerziellen Anforderungen gerecht zu werden. Die Wahl des Typs hängt von Faktoren wie den verwendeten Fluiden, den Druck- und Temperaturvorgaben sowie den Platzverhältnissen ab. Im Folgenden werden vier gängige Typen vorgestellt.

1. RohrbündelwärmetauscherDiese Anlage ist ein Arbeitstier der Schwerindustrie. Sie besteht aus einem großen zylindrischen Gehäuse, das ein Bündel von Rohren enthält. Ein Fluid fließt durch die Rohre, während ein anderes innerhalb des Gehäuses über sie strömt. Dank ihrer robusten Konstruktion eignen sie sich ideal für Hochdruck- und Hochtemperaturanwendungen in Ölraffinerien, chemischen Anlagen und Kraftwerken.

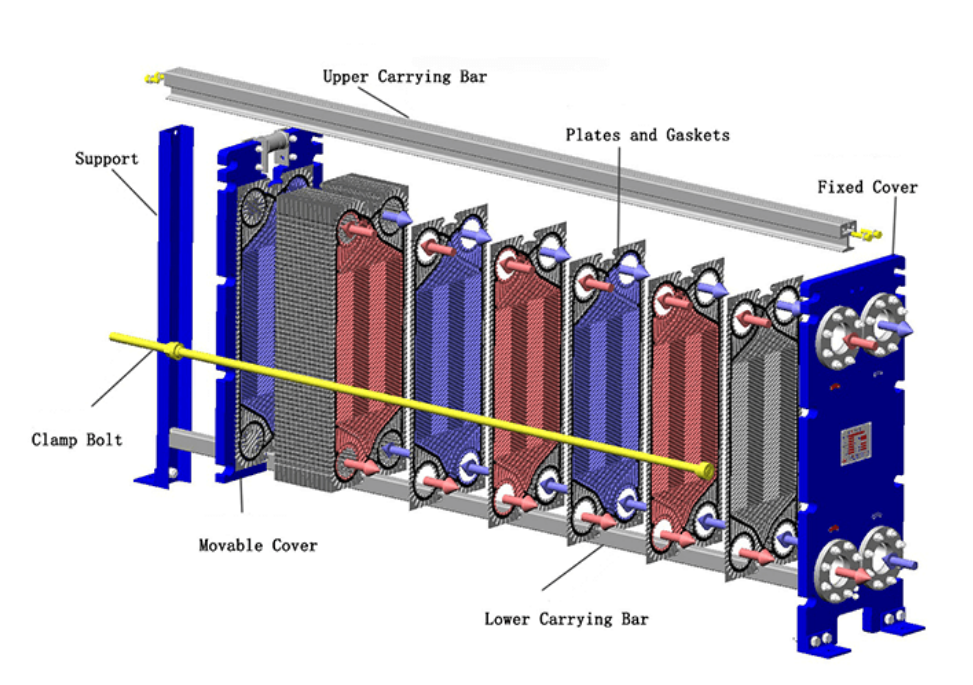

2.PlattenwärmetauscherDiese Geräte nutzen eine Reihe dünner, gewellter Metallplatten zur Erzeugung von Strömungswegen. Die Konstruktion erzeugt hohe Turbulenzen, was zu einem sehr effizienten Wärmeaustausch bei kompakter Bauweise führt. Daher sind sie in der Lebensmittel-, Getränke- und Pharmaindustrie beliebt.

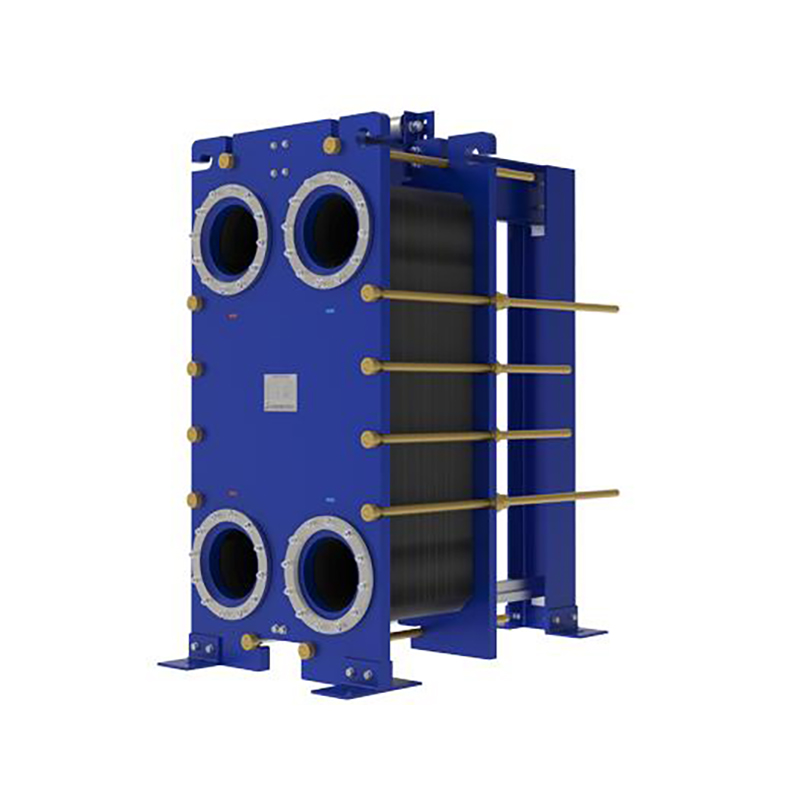

•AbgedichtetDie verschiedenen Typen ermöglichen eine einfache Demontage zur Reinigung und Wartung.

·GelötetDie Typen sind dauerhaft versiegelt und bieten eine kompakte, wirtschaftliche Lösung für Kühl- und Industrieanwendungen.

•GeschweißtDiese Typen bieten maximale Beständigkeit gegenüber hohen Temperaturen und korrosiven Materialien. Ein fortschrittliches Beispiel ist dieHT-Bloc-SchweißplattenwärmetauscherEs vereint die hohe Effizienz von Plattenwärmetauschern mit der hohen Druck- und Temperaturbeständigkeit von Rohrbündelwärmetauschern. Die dichtungslose Konstruktion gewährleistet einen robusten und leckagefreien Betrieb für kritische Anwendungen. Dieses Design verdeutlicht Fachleuten das Potenzial von Innovationen im Bereich Wärmetauscher.

3. Luftgekühlte WärmetauscherDiese Wärmetauscher nutzen Umgebungsluft zur Kühlung eines durch Rippenrohre fließenden Fluids. Ein großer Ventilator drückt oder saugt Luft über die Rohre, um die Wärme abzuführen. Sie kommen häufig dort zum Einsatz, wo Wasser knapp oder teuer ist, beispielsweise in Trockengebieten oder abgelegenen Anlagen. Obwohl die Anschaffungskosten höher sein können, sind die Betriebskosten aufgrund des minimalen Wasserverbrauchs und des geringeren Wartungsaufwands oft niedriger. Man findet sie in petrochemischen Anlagen und Kältesystemen.

4. SpiralwärmetauscherEin Spiralwärmetauscher entsteht durch das Umwickeln eines zentralen Kerns mit zwei langen Metallplatten, wodurch zwei konzentrische Spiralkanäle entstehen. Diese spezielle Konstruktion eignet sich hervorragend für Medien mit hohem Feststoffgehalt wie Schlämme und Suspensionen, da der einkanalige Strömungsweg einen Selbstreinigungseffekt erzeugt und so Ablagerungen reduziert. Spiralwärmetauscher sind hocheffizient und kompakt und finden Anwendung in der Abwasserbehandlung, im Bergbau und in der Papierherstellung.

Bedeutung und Risiken von Wärmetauschern



WärmetauscherSie sind grundlegend für das moderne Leben. Sie bieten Komfort, ermöglichen industrielle Produktion und steigern die Effizienz. Ihre Funktion bringt jedoch auch Verantwortung mit sich. Eine ordnungsgemäß gewartete Anlage ist ein Musterbeispiel an Effizienz und Sicherheit. Eine vernachlässigte Anlage kann zu einem erheblichen finanziellen und gesundheitlichen Risiko werden. Für jeden Anlagenbetreiber ist es daher unerlässlich, sowohl die Vorteile als auch die Risiken zu verstehen.

Energieeffizienz und Kosteneinsparungen

Wärmetauscher sind wahre Meister der Energieeinsparung. Sie fangen Wärmeenergie auf und nutzen sie wieder, die sonst ungenutzt bliebe. Dadurch wird der Brennstoffverbrauch deutlich reduziert und die Betriebskosten gesenkt. In der Industrie bedeutet dies, Wärme aus dem Abgasstrom zurückzugewinnen, um ein zugeführtes Fluid vorzuwärmen. Im privaten Bereich geht es darum, aus jeder Brennstoffeinheit die maximale Wärme zu gewinnen.

Die Umrüstung auf einen hocheffizienten Heizkessel mit modernem Wärmetauscher bietet erhebliche Einsparungen. Das US-Energieministerium berichtet, dass Hausbesitzer durch eine solche Modernisierung ihre Heizkosten um bis zu 20 % senken können. Die langfristigen finanziellen Vorteile sind sogar noch überzeugender.

Diese Einsparungen zeigen, wie sich ein effizienter Wärmetauscher Jahr für Jahr direkt in niedrigeren Energiekosten niederschlägt.

Die entscheidende Rolle für die Sicherheit

Über die Effizienz hinaus spielen Wärmetauscher eine entscheidende Rolle für die Betriebssicherheit in unzähligen Anwendungen. Sie gewährleisten stabile Betriebstemperaturen und verhindern so, dass Geräte überhitzen und katastrophal ausfallen.

•Automobilsysteme:Der Kühler eines Autos ist ein perfektes Beispiel. Er lässt Kühlmittel zirkulieren, um die immense Wärme des Motors aufzunehmen. Anschließend gibt der Kühler diese Wärme an die Umgebungsluft ab. Dieser kontinuierliche Kreislauf verhindert eine Überhitzung des Motors und gewährleistet so die Zuverlässigkeit und Sicherheit des Fahrzeugs.

•Chemische Verarbeitung:Diese Anlagen nutzen Wärmetauscher, um Reaktionstemperaturen zu regeln, korrosive Stoffe zu handhaben und Abwärme aus Abgasströmen zurückzugewinnen. Diese Regelung ist unerlässlich für die Aufrechterhaltung der Prozessstabilität und die Verhinderung gefährlicher thermischer Überhitzung.

•Industrielle Fertigung:Wärmetauscher kühlen Hydrauliköl, regeln die Ofentemperaturen und unterstützen präzise Heizzyklen in Prozessen wie dem Spritzgießen. Dies schützt Maschinen, sichert die Produktqualität und schafft ein sichereres Arbeitsumfeld.

In jedem Fall fungiert der Wärmetauscher als stiller Wächter, der die thermische Energie so steuert, dass die Systeme reibungslos und sicher funktionieren.

Anzeichen eines beschädigten Wärmetauschers

Ein Wärmetauscher gibt oft Warnsignale ab, bevor er vollständig ausfällt. Das Erkennen dieser Anzeichen ist entscheidend, um gefährliche Situationen zu vermeiden. Hausbesitzer und Gebäudemanager sollten daher aufmerksam auf jegliche Veränderungen im Betrieb ihrer Anlage achten.

Hörbare Hinweise 👂Seltsame Geräusche deuten oft auf Materialermüdung hin. Die Ausdehnung und Zusammenziehung eines gerissenen Bauteils kann beim Ein- und Ausschalten des Systems charakteristische Geräusche erzeugen.

•Klappergeräusche:Dies kann vorkommen, wenn sich an der Verbindungsstelle von Rohren und Brennkammer ein Riss bildet, wodurch sich ein Teil lockert.

•Knallende oder knallende Geräusche:Laute Knallgeräusche können darauf hindeuten, dass sich die Metallwände des Wärmetauschers aufgrund eines Bruchs verbiegen. Diese Geräusche verstärken sich oft mit der Zeit.

Visuelle Indikatoren 👀Eine Sichtprüfung kann physische Schäden aufdecken. Achten Sie in der Nähe Ihres Heizkessels oder Ofens auf folgende Anzeichen:

•Sichtbare Risse oder Brüche an der Oberfläche des Geräts.

•Erheblicher Rost oder Korrosion, wodurch das Metall geschwächt wird.

• Ruß- oder schwarze Kohlenstoffablagerungen um die Brenner herum, was auf eine unvollständige Verbrennung hinweist.

•Wasseransammlungen auf dem Boden rund um die Wohnung.

Betriebliche Änderungen 🔥Das Verhalten der Ofenflamme ist ein wichtiges Diagnoseinstrument.

Ein einwandfrei funktionierender Gasofen erzeugt eine gleichmäßige, blaue Flamme. Jede Veränderung der Farbe oder des Verhaltens ist ein deutliches Warnsignal. Eine gelbe oder flackernde Flamme deutet auf ein Ungleichgewicht im Verbrennungsprozess hin, das beispielsweise durch einen Riss verursacht werden kann, durch den zu viel Luft in den Brennraum gelangt.

Gefahren eines gerissenen Geräts

Ein Riss in einem Wärmetauscher ist mehr als nur ein mechanisches Problem; er stellt eine ernsthafte Sicherheitsgefahr dar. Die Hauptfunktion des Geräts besteht darin, die Atemluft von giftigen Verbrennungsgasen zu trennen. Ein Riss zerstört diese Barriere. Dadurch können schädliche Nebenprodukte wie Kohlenmonoxid (CO), Schwefeldioxid und Stickoxide aus der geschlossenen Brennkammer austreten und sich mit der Luft vermischen, die in Ihrem Haus oder Gebäude zirkuliert.

Kohlenmonoxid ist ein geruchloses, farbloses und geschmackloses, hochgiftiges Gas. Eine Exposition kann schwerwiegende gesundheitliche Folgen haben, daher ist es entscheidend zu verstehen, was ein Ausfall des Wärmetauschers bedeutet. Besonders gefährdet sind gefährdete Personen wie Säuglinge, ältere Menschen und Menschen mit Herzerkrankungen.

Abgesehen von der Gefahr einer CO-Vergiftung verschlechtern diese Lecks die Raumluftqualität, indem sie Schadstoffe in der Luft verteilen, die Allergien, Asthma und andere Atemwegserkrankungen auslösen können.

Die Notwendigkeit professioneller Wartung

Wärmetauscher sind auf Langlebigkeit ausgelegt, viele Hersteller bieten Garantien von 20 Jahren oder sogar lebenslang. Ihre Lebensdauer hängt jedoch maßgeblich von der sachgemäßen Pflege ab. Faktoren wie unsachgemäße Installation, Feuchtigkeitskorrosion oder vernachlässigter Luftfilterwechsel können zu einem vorzeitigen Ausfall führen, oft innerhalb von 15 Jahren.

Da die Risiken so hoch sind, ist eine professionelle Inspektion unerlässlich. Ein geschulter Techniker führt eine Reihe detaillierter Prüfungen durch, die weit über eine einfache Sichtprüfung hinausgehen.

1. Visuelle und innere Untersuchung:Ein Techniker untersucht die Außenwände auf Rost und Risse und verwendet Hilfsmittel wie ein Endoskop, um die Innenwände auf Materialermüdung zu untersuchen.

2. Funktionsprüfungen:Sie überwachen die Brennerflamme auf Verfärbungen oder ein Auslaufen, wenn das Gebläse anspringt.

3. Verbrennungsanalyse:Mithilfe spezieller Geräte messen sie die Konzentration von Gasen wie Kohlenmonoxid im Abgas, um eine vollständige und sichere Verbrennung zu gewährleisten.

4. Überprüfung des Sicherheitsschalters:Sie testen alle Sicherheitsvorkehrungen, einschließlich des Hochtemperaturbegrenzers, um sicherzustellen, dass sie ordnungsgemäß funktionieren und das System im Notfall abschalten.

5. Systemweite Überprüfung:Die Inspektion umfasst die Kontrolle von Luftfiltern, Kondensatablaufleitungen und Lüftungsanlagen auf Verstopfungen oder Verschleiß.

Regelmäßige, fachgerechte Wartung ist die einzige Möglichkeit, einen effizienten, sicheren und über seine gesamte vorgesehene Lebensdauer reichenden Wärmetauscher zu gewährleisten.

Ein Wärmetauscher ist eine unverzichtbare Komponente für ein effizientes Wärmemanagement in unzähligen Systemen. Seine einwandfreie Funktion ermöglicht erhebliche Energieeinsparungen und schützt vor allem vor gefährlichen Nebenprodukten wie Kohlenmonoxid.

Regelmäßige professionelle Wartung ist unerlässlich. Sie beugt gefährlichen Ausfällen vor und gewährleistet die Langlebigkeit und den sicheren Betrieb des Systems.

Häufig gestellte Fragen

Was ist die Hauptfunktion eines Wärmetauschers?

AWärmetauscherEs überträgt Wärmeenergie zwischen zwei Medien. Dieser Transfer erfolgt, ohne dass sich die Medien vermischen, wodurch effiziente und sichere Heiz- oder Kühlprozesse gewährleistet werden.

Wie lange ist die Lebensdauer eines typischen Wärmetauschers in einer Heizungsanlage?

Ein Wärmetauscher in einer Heizungsanlage kann bei sachgemäßer Pflege über 20 Jahre halten. Regelmäßige Wartung durch Fachleute ist unerlässlich, um vorzeitigen Ausfall durch Probleme wie Korrosion oder betriebsbedingte Belastung zu verhindern.

Warum ist ein gerissener Wärmetauscher gefährlich?

Durch einen Riss können giftige Verbrennungsgase wie Kohlenmonoxid in die Atemluft gelangen. Diese Verunreinigung stellt eine erhebliche Gesundheitsgefahr dar und beeinträchtigt die Raumluftqualität.
