Vergleich von Plattenwärmetauschern und Rohrbündelwärmetauschern

Übersicht über Wärmetauschertypen

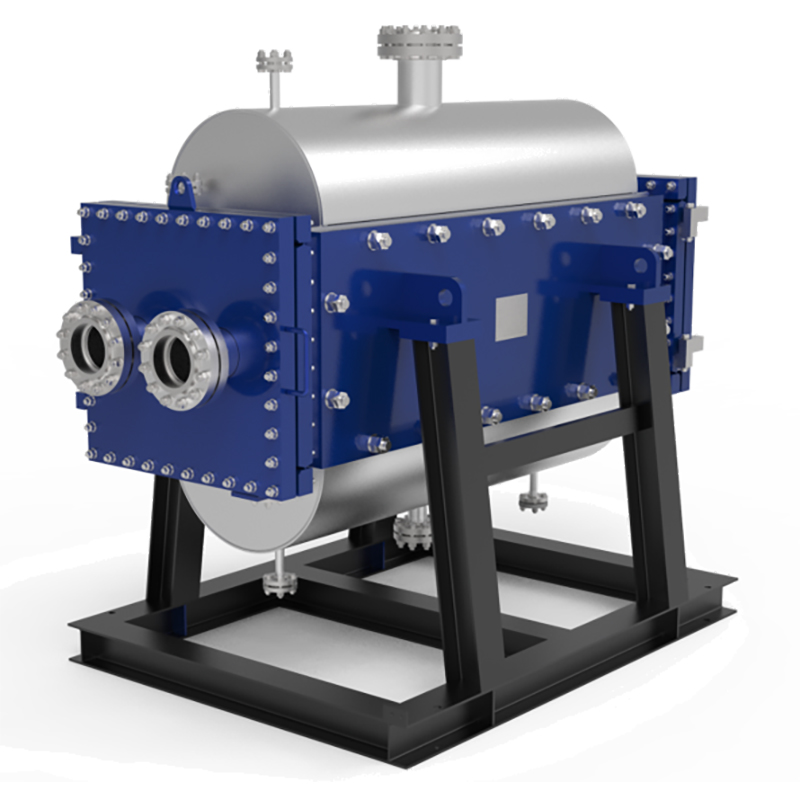

Shanghai Heat Transfer zeichnet sich in der Branche durch seine innovativenTP-PlattenwärmetauscherDiese Hybridlösung vereint die Vorteile von Plattenwärmetauschern und Rohrbündelwärmetauschern. Sie bietet eine hohe Wärmeübertragungseffizienz und robuste Leistung und eignet sich daher für anspruchsvolle industrielle Anwendungen.

Grundlagen von Dampfplattenwärmetauschern

Ein Plattenwärmetauscher trennt Flüssigkeiten mithilfe mehrerer Platten. Die Platten weisen häufig optimierte Oberflächen auf, beispielsweise durch Prägung, um die Wärmeübertragungsfläche zu vergrößern. Diese Bauweise ermöglicht einen effizienten Energieaustausch bei gleichzeitig kompakter Bauweise. Plattenwärmetauscher werden häufig in Branchen eingesetzt, die schnelle Temperaturwechsel und hohe Energieeffizienz erfordern, wie beispielsweise die Lebensmittelverarbeitung und die chemische Industrie.

Grundlagen der Rohrbündelkonstruktion

Rohrbündelwärmetauscher bestehen aus Rohren, die in einem zylindrischen Gehäuse untergebracht sind. Ein Fluid strömt durch die Rohre, während ein anderes im Gehäuse um sie herumströmt. Diese Anordnung ermöglicht eine Vielzahl von Strömungsmustern, darunter Gleich- und Gegenstrom. Rohrbündelwärmetauscher sind für hohe Drücke und Temperaturen geeignet und daher in der Petrochemie und der Energieerzeugung weit verbreitet. Sie zeichnen sich durch ihre Langlebigkeit und Vielseitigkeit aus.

Merkmale von Platten- und Rahmenwärmetauschern

Ein Plattenwärmetauscher besteht aus rechteckigen Platten, die durch Endstücke zusammengehalten werden. Dichtungen lenken den Flüssigkeitsstrom zwischen den Platten. Diese Konstruktion ermöglicht eine einfache Demontage und Reinigung, was in Branchen mit hohen Hygieneanforderungen von großer Bedeutung ist. Plattenwärmetauscher bieten Flexibilität und können an unterschiedliche Prozessanforderungen angepasst werden. Einige Modelle verwenden verschweißte Platten für zusätzliche Sicherheit und Zuverlässigkeit.

Vergleichstabelle:

Wärmetauschertyp	Konstruktionsdetails	Betriebliche Eigenschaften
Plattenwärmetauscher	Zur Trennung von Flüssigkeiten werden Platten verwendet, oft mit verbesserten Oberflächen wie Lamellen oder Prägungen.	Hohes Verhältnis von Oberfläche zu Volumen, geeignet für mehrere Ströme, verwendet in der Lebensmittel- und Chemieindustrie.
Platten- und Rahmenwärmetauscher	Bestehen aus rechteckigen Platten, die von Endgliedern gehalten werden, mit Dichtungen zur Regelung des Flüssigkeitsstroms.	Lässt sich zur Reinigung leicht zerlegen, Dichtungen können zu Undichtigkeiten führen, können zur Sicherheit verschweißt werden.
Rohrbündelwärmetauscher	Besteht aus Röhren innerhalb einer zylindrischen Hülle, die den Flüssigkeitsdurchfluss innerhalb und außerhalb der Röhren ermöglicht.	Kann ein- oder zweiphasige Fluide verarbeiten, die Strömungsanordnung kann parallel oder gegenläufig sein, weit verbreitet in petrochemischen Anwendungen.

Der TP-Plattenwärmetauscher von Shanghai Heat Transfer schließt die Lücke zwischen diesen Wärmetauschertypen. Er vereint die Kompaktheit und Effizienz eines Plattenwärmetauschers mit der Robustheit und Zuverlässigkeit eines Rohrbündelwärmetauschers. Dadurch eignet er sich ideal für Anwendungen, die hohe Wärmeübertragungsraten, einfache Wartung und überlegene Energieeffizienz erfordern.

Vergleich der Druckbelastbarkeit

Druckgrenzen für Plattenwärmetauscher

Die Druckbeständigkeit ist ein entscheidender Faktor bei der Auswahl eines Wärmetauschers für Dampfanwendungen. Die Fähigkeit, hohen Drücken standzuhalten, gewährleistet einen sicheren Betrieb und zuverlässige Leistung. Dampfplattenwärmetauscher sind so konzipiert, dass sie die Anforderungen vieler industrieller Prozesse erfüllen. Ihre Konstruktion mit hochwertigen Metallen und präziser Ingenieurskunst ermöglicht beeindruckende Druckwerte.

• Dampfplattenwärmetauscher können Drücke bis zu40 bar (580 PSI)Die

• Der maximal zulässige Betriebsdruck hängt von der Dicke und Zusammensetzung des verwendeten Metalls ab.

Dank ihrer hohen Druckkapazität eignen sich Dampfplattenwärmetauscher ideal für Branchen wie die Lebensmittelverarbeitung, die chemische Industrie und die Fernwärmeversorgung. Die kompakte Bauweise trägt zudem zu einer hohen Energieeffizienz auch unter anspruchsvollen Betriebsbedingungen bei. Shanghai Heat TransferTP-Plattenwärmetauschergeht noch einen Schritt weiter, indem es die Druckbeständigkeit traditioneller Rohrbündelwärmetauscher mit der Effizienz der Plattenwärmetauschertechnologie kombiniert. Dieser Hybridansatz gewährleistet zuverlässige Leistung auch unter anspruchsvollen Bedingungen.

Druckverhalten von Mantel- und Rohrsystemen

Rohrbündelwärmetauscher gelten seit Langem als Standard für Anwendungen, die hohe Druck- und Temperaturbeständigkeit erfordern. Ihre Konstruktion besteht aus einem Rohrbündel, das von einem zylindrischen Gehäuse umschlossen ist. Diese Bauweise sorgt für eine gleichmäßige Druckverteilung und ermöglicht einen sicheren Betrieb in großen Höhen.

Rohrbündelwärmetauscher können bei Drücken betrieben werden, die oft über denen von Standard-Plattenwärmetauschern liegen. Viele Industriemodelle sind für Drücke über 600 PSI ausgelegt und eignen sich daher für die Energieerzeugung, die petrochemische Verarbeitung und die Schwerindustrie. Rohrbündelwärmetauscher bieten zudem Flexibilität bei der Materialauswahl, sodass Ingenieure die Anlagen optimal an die jeweiligen Prozessanforderungen anpassen können.

Hinweis: Plattenwärmetauscher, eine weitere gängige Bauart, können dies bewältigen.Drücke bis zu 450 PSIund in einem breiten Temperaturbereich funktionieren. Spezielle Dichtungen können ihre Temperaturgrenzen sogar noch weiter erweitern.

Beim Leistungsvergleich bieten sowohl Dampfplattenwärmetauscher als auch Rohrbündelwärmetauscher eine hohe Druckbeständigkeit. Die Wahl hängt von den spezifischen Anwendungsanforderungen ab, darunter die erforderliche Druckfestigkeit, der verfügbare Platz und die gewünschte Energieeffizienz. Der TP-Plattenwärmetauscher von Shanghai Heat Transfer ist eine zuverlässige Lösung für Anwender, die hohe Druckbeständigkeit und effiziente Wärmeübertragung in einem kompakten Gerät benötigen.

Thermischer Wirkungsgrad

Wirkungsgrad von Platten- und Rahmenwärmetauschern

Plattenwärmetauscher sind für ihre hervorragende Wärmeübertragungseffizienz bekannt. Ihre Konstruktion besteht aus dünnen, gewellten Platten, die eine turbulente Strömung erzeugen und so die Wärmeübertragung zwischen den Fluiden beschleunigen. Diese Turbulenzen verhindern Ablagerungen und halten die Oberflächen sauber, wodurch die hohe Leistung dauerhaft erhalten bleibt. Die kompakte Anordnung der Platten ermöglicht zudem eine große Oberfläche auf kleinem Raum und somit einen schnellen Energieaustausch.

• Platten- und Rahmenwärmetauscher erreichenhöhere Gesamtwärmeübergangskoeffizientenim Vergleich zu Rohrbündelwärmetauschern.

• Der Plattenwärmetauscher minimiert Bypass-Probleme, was die Strömungstrennung verbessert und die Wärmeübertragungseffizienz maximiert.

• Die Konstruktion ermöglicht einen effizienten Wärmeaustausch auch bei niedrigeren Durchflussraten und eignet sich daher für Anwendungen, bei denen eine präzise Temperaturregelung wichtig ist.

Viele Branchen entscheiden sich für die Plattenwärmetauschertechnologie, wenn sie eine hohe Wärmetauschereffizienz und zuverlässige Leistung benötigen.TP-PlattenwärmetauscherShanghai Heat Transfer baut auf diesen Stärken auf. Es vereint die Effizienz eines Plattenwärmetauschers mit der für anspruchsvolle Industrieumgebungen erforderlichen Robustheit. Diese Hybridlösung ist ideal für Prozesse, die sowohl hohe Leistung als auch einfache Wartung erfordern.

Wirkungsgrad von Rohrbündelwärmetauschern

Rohrbündelwärmetauscher nutzen ein anderes Prinzip der Wärmeübertragung. Sie bestehen aus einem Rohrbündel innerhalb eines Gehäuses, wobei ein Fluid durch die Rohre und ein anderes um sie herum strömt. Diese Bauweise ist robust und für hohe Drücke und Temperaturen geeignet. Allerdings ist die thermische Effizienz des Gehäuses geringer. Die Strömungsmuster im Gehäuse können zu Bereichen führen, in denen die Wärmeübertragung weniger effektiv ist und Druckverluste ohne signifikante Verbesserung der Wärmeübertragung auftreten können.

• Rohrbündelwärmetauscher benötigen oft eine größere Stellfläche, um die gleiche Leistung wie Plattenwärmetauscher zu erzielen.

• Diese Bauweise kann zu niedrigeren Wärmeübergangskoeffizienten führen, insbesondere im Vergleich zu Plattenwärmetauschern.

• Wartung und Reinigung können sich als schwieriger erweisen, was die langfristige Leistungsfähigkeit beeinträchtigen kann.

Trotz dieser Faktoren sind Rohrbündelwärmetauscher in Branchen, die einen zuverlässigen Betrieb unter extremen Bedingungen benötigen, weiterhin beliebt. Ihre Fähigkeit, ein breites Spektrum an Medien und Temperaturen zu verarbeiten, macht sie zu einer vielseitigen Wahl. Für Anwender, die die Vorteile beider Welten nutzen möchten, bietet der TP-Plattenwärmetauscher von Shanghai Heat Transfer eine einzigartige Lösung. Er vereint die hohe Wärmeübertragungseffizienz der Plattenwärmetauschertechnologie mit der Robustheit und Zuverlässigkeit traditioneller Rohrbündelwärmetauscher.

Hinweis: Die Wahl des richtigen Wärmetauschers hängt von den spezifischen Anforderungen Ihres Prozesses ab. Berücksichtigen Sie die Art der Fluide, die erforderliche Leistung und den verfügbaren Platz, um die beste Entscheidung zu treffen.

Wartung und Reinigung

Wartung von Dampfplattenwärmetauschern

Dampfplattenwärmetauscher sind auf effizienten Betrieb und einfache Wartung ausgelegt. Viele Modelle, wie beispielsweise der Platten- und Rahmenwärmetauscher, ermöglichen eine schnelle Demontage, was die routinemäßige Inspektion und Reinigung erleichtert. Einige fortschrittliche Konstruktionen, wie derTP-PlattenwärmetauscherDie von Shanghai Heat Transfer angebotenen Wärmetauscher verfügen über integrierte CIP-Systeme (Cleaning-in-Place). Diese Systeme ermöglichen es dem Bedienpersonal, die Anlage zu reinigen, ohne sie demontieren zu müssen. Dadurch werden Ausfallzeiten und Arbeitskosten reduziert. Regelmäßige Reinigung trägt zur Aufrechterhaltung einer hohen Wärmeübertragungseffizienz bei und beugt Ablagerungen vor. Obwohl es keine branchenüblichen Wartungsintervalle für Dampfplattenwärmetauscher gibt, planen die meisten Anwender Inspektionen basierend auf den Prozessbedingungen und der Fluidqualität.

Instandhaltung von Rohrbündeln

Rohrbündelwärmetauscher benötigen regelmäßige Wartung, um einen zuverlässigen Betrieb zu gewährleisten. Das typische Wartungsintervall liegt je nach Art des Mediums und der Betriebsumgebung zwischen einem und drei Jahren.Reinigungsmethoden für Rohrbündelwärmetauscherenthalten:

• Chemische Reinigung

• Reinigung mit Druckwasser

• Mechanische Verfahren wie die Rotationsreinigung oder das Ausbohren von Ablagerungen

Mehrere Faktoren beeinflussen die Reinigungshäufigkeit und die Ausfallzeiten:

1. Art und Schweregrad der Verschmutzung

2. Auslegungswärmeübergangskoeffizient und zulässiger Verschmutzungswiderstand

3. Überwachung von Leistungsindikatoren wie Druckverlust und Wärmeübertragungsrate

Durch sachgemäße Wartung wird der effiziente Betrieb des Rohrbündelwärmetauschers sichergestellt. Für Anwender, die eine einfachere Reinigung und reduzierte Ausfallzeiten wünschen, bietet der TP-Plattenwärmetauscher von Shanghai Heat Transfer mit seinen fortschrittlichen Reinigungsfunktionen eine moderne Alternative.

Platzbedarf und Installation

Platzbedarf für Teller und Rahmen

Plattenwärmetauscher sind bekannt für ihrekompaktes DesignIhre dünnen Platten, üblicherweise zwischen 0,4 und 0,8 mm dick, ermöglichen eine große Wärmeübertragungsfläche auf kleinem Raum. Dank dieser Bauweise benötigen Plattenwärmetauscher oft nur etwaein Zehntel der BodenflächeDas geringere Gewicht – etwa ein Fünftel des Gewichts eines vergleichbaren Rohrbündelwärmetauschers – erleichtert die Handhabung und Installation erheblich.

Plattenwärmetauscher sind so konzipiert, dass sie sowohl kompakt als auch vielseitig einsetzbar sind. Dies reduziert den Platzbedarf und senkt die Transport- und Installationskosten.

Für Einrichtungen mit begrenztem Platzangebot, wie beispielsweise Gewerbegebäude oder Sanierungen, bieten Platten- und Rahmensysteme einen klaren Vorteil. Shanghai Heat TransferTP-Plattenwärmetauscherbaut auf diesem Vorteil auf und bietet hohe Effizienz in einem kompakten, einfach zu installierenden Paket.

Platzbedarf für Rohrbündelwärmetauscher

Rohrbündelwärmetauscher benötigen eine größere Stellfläche. Ihre Rohrwandstärke von typischerweise 2,0 bis 2,5 mm und die robuste Gehäusekonstruktion führen zu einem deutlich höheren Gewicht. Diese Geräte erfordern oft mehr Platz und schwerere Tragkonstruktionen. Die größere Größe kann die Transport- und Installationskosten erhöhen.

• Rohrbündelwärmetauscher sind schwerer und sperriger als Plattenwärmetauscher.

• Für die Installation werden möglicherweise spezielle Hebezeuge benötigt.

Trotz ihres größeren Platzbedarfs sind Rohrbündelwärmetauscher in Branchen, in denen Platz eine untergeordnete Rolle spielt und Langlebigkeit Priorität hat, weiterhin beliebt.

Erweiterbarkeit und Flexibilität

Skalierbarkeit von Platten und Rahmen

Plattenwärmetauscher bieten eine beeindruckende Skalierbarkeit. Anwender können die Kapazität erhöhen durchHinzufügen von Strömungsplatten paarweiseDadurch bleibt die Wabenstruktur gleichmäßig und effektiv. Dieser modulare Ansatz ermöglicht es Anlagen, schnell auf sich ändernde Prozessanforderungen zu reagieren. Die Konstruktion erlaubt das einfache Hinzufügen oder Entfernen von Platten, sodass die Wärmeübertragungskapazität je nach Bedarf erweitert oder reduziert werden kann. Diese Flexibilität macht Plattenwärmetauscher zu einer beliebten Wahl in Branchen mit schwankenden Produktionsmengen. Shanghai Heat TransferTP-Plattenwärmetauscherbaut auf diesem Konzept auf und bietet eine Lösung, die hohe Leistungsfähigkeit mit der Fähigkeit zur Anpassung an zukünftige Anforderungen verbindet.

Anpassungsfähigkeit von Mantel- und Rohrkonstruktionen

Rohrbündelwärmetauscher sind für ihre Anpassungsfähigkeit bekannt. Ingenieure können diese Einheiten auf verschiedene Weise modifizieren, um sich ändernden Prozessanforderungen gerecht zu werden:

1. Passen Sie die Konfigurationen von Rohr und Mantel anden Wärmeübergangskoeffizienten erhöhenDie

2. Durch Verlängern der Rohre oder Vergrößern des Manteldurchmessers lässt sich die Oberfläche vergrößern.

3. Durch den Einsatz von Gegenstromanordnungen lässt sich die Effektivität steigern.

Die folgende Tabelle hebt gängige Anpassungsmethoden hervor:

Rohrbündelwärmetauscher könnensich an veränderte Prozessbedingungen anpassenDadurch eignen sie sich für Anlagen mit sich ändernden Anforderungen. Für alle, die eine Kombination aus Flexibilität und robuster Bauweise suchen, ist der TP-Plattenwärmetauscher von Shanghai Heat Transfer eine zuverlässige Wahl für aktuelle und zukünftige Bedürfnisse.

Kostenanalyse

Anfangsinvestition

Die Anschaffungskosten für einen Wärmetauscher hängen von verschiedenen Faktoren ab. Rohrbündelwärmetauscher sind oft günstiger in der Anschaffung, insbesondere bei Standardausführungen. Sie werden aus gängigen Materialien und mit etablierten Fertigungsmethoden hergestellt. Allerdings kann die Installation mehr Platz und schwerere Tragkonstruktionen erfordern, was die Gesamtkosten erhöhen kann. Plattenwärmetauscher, einschließlich Platten- und Rahmenwärmetauscher, haben in der Regel einen höheren Anschaffungspreis pro Flächeneinheit. Ihre kompakte Bauweise und ihr geringeres Gewicht können die Installationskosten reduzieren.TP-PlattenwärmetauscherDie Wärmeübertragungslösung von Shanghai Heat Transfer bietet ein ausgewogenes Verhältnis zwischen Anfangsinvestition und langfristigem Nutzen und kombiniert eine robuste Konstruktion mit effizienter Wärmeübertragung.

Betriebskosten

Die Betriebskosten spielen eine wichtige Rolle bei den Gesamtkosten eines Wärmeübertragungssystems. Über einen Zeitraum von 10 Jahren fallen bei Plattenwärmetauschern typischerweise folgende Kosten an:niedrigere BetriebskostenPlattenwärmetauscher bieten gegenüber Rohrbündelwärmetauschern Vorteile wie eine schnellere Installation, einfachere Wartung und höhere Energieeffizienz. Rohrbündelwärmetauscher mögen auf den ersten Blick günstiger erscheinen, doch der höhere Wartungsaufwand und der größere Platzbedarf können langfristig zu höheren Kosten führen. Die Kosteneinsparungen von Plattenwärmetauschern werden deutlich, wenn man die reduzierten Ausfallzeiten und den geringeren Energieverbrauch berücksichtigt. Der geschweißte Plattenwärmetauscher TP bietet zusätzlichen Mehrwert durch effiziente Wärmeübertragung und vereinfachte Reinigung und ist somit eine sinnvolle Wahl für Unternehmen, die auf langfristige Kosteneinsparungen Wert legen.

Zusammenfassungstabelle der wichtigsten Unterschiede

Kurzübersicht

Die Wahl des richtigen Wärmetauschers hängt von mehreren wichtigen Faktoren ab. Die folgenden Tabellen bieten einen übersichtlichen Vergleich der wichtigsten Typen für Dampfanwendungen. Diese Kurzübersicht hilft Anwendern, das für ihre Bedürfnisse optimale Modell zu finden.

Tipp:Berücksichtigen Sie bei der Auswahl eines Wärmetauschers für Ihre Anlage sowohl die Leistungsfähigkeit als auch die Praktikabilität.

Nachfolgend eine Zusammenfassung der wichtigsten PunkteVorteileund Nachteile für jeden Typ:

• Plattenwärmetauscher zeichnen sich durch hohe Effizienz und einfache Wartung aus.

• Rohrbündelwärmetauscher bieten Langlebigkeit und Anpassungsfähigkeit.

• Für anspruchsvolle oder platzbegrenzte Anwendungen,TP-Plattenwärmetauscher von Shanghai Heat Transferbietet eine einzigartige Mischung aus Effizienz, Stärke und Flexibilität.

Anwendungsempfehlungen

Industrielle Dampfnutzung

Industrielle Dampfsysteme erfordern eine zuverlässige Wärmeübertragung und eine robuste Konstruktion. Der Rohrbündelwärmetauscher ist aufgrund seiner Anpassungsfähigkeit und Stabilität in vielen Branchen nach wie vor Standard.Zu den gängigen Anwendungsgebieten gehören::

1. Stromerzeugung – Kondensatoren und Speisewasservorwärmer.

2. Öl und Gas – Rohölkühlung und Gasverarbeitung.

3. Chemische Verarbeitung – Destillation, Verdampfung und Kondensation.

4. Lebensmittelverarbeitung – schonendes Erhitzen und Abkühlen, wie zum Beispiel die Pasteurisierung von Milch.

5. Abwärmenutzung – Gewinnung von Nebenproduktenergie.

6. Automobil- und Luftfahrtindustrie – Motorkühlungs- und Hydrauliksysteme.

Bei Prozessen mit anspruchsvollen Fluiden oder extremen Bedingungen,TP-PlattenwärmetauscherDie Produkte von Shanghai Heat Transfer zeichnen sich durch hohe Temperaturbeständigkeit, Druckfestigkeit und korrosionsbeständige Werkstoffe aus. Dadurch eignen sie sich hervorragend für anspruchsvolle Industrieumgebungen.

Gewerbliche und HLK-Anwendungen

Gewerbliche Systeme und HLK-Anlagen erfordern oft kompakte und effiziente Lösungen.Die folgende Tabelle vergleichtGängige Wärmetauschertypen für diese Anwendungen:

Plattenwärmetauscher werden aufgrund ihrer Effizienz und Wartungsfreundlichkeit häufig in der Klimatechnik und in Gewerbegebäuden eingesetzt.

Installationen bei beengten Platzverhältnissen

Platzbeschränkungen beeinflussen die Auswahl des Wärmetauschers. Wichtige Kriterien sind Anwendung, Betriebsspezifikationen, Material, Zugänglichkeit und Kosten.Die folgende Tabelle gibt einen Überblickwichtige Kriterien:

Ein Plattenwärmetauscher ist oftbevorzugt für kleinere Annäherungstemperaturenund benötigt nur wenig Platz. Der TP-Plattenwärmetauscher bietet eine Hybridlösung, die Effizienz, Langlebigkeit und die kompetente Unterstützung von Shanghai Heat Transfer für maßgeschneiderte Anwendungen vereint.

Die Auswahl des richtigen Wärmetauschers hängt von Ihren Prozessanforderungen ab.Die folgende Tabelle hebt die wichtigsten Faktoren hervor.:

Shanghai Heat Transfer bietet kompetente Unterstützung und fortschrittliche Lösungen für jede Anwendung.

Häufig gestellte Fragen

Was ist der Hauptvorteil eines Plattenwärmetauschers?

Plattenwärmetauscher bieten hohe Effizienz bei kompakter Bauweise. Sie sind leicht zu reinigen und zu installieren. Viele Branchen nutzen sie zur Energieeinsparung.

Wie verhält sich der TP-Plattenwärmetauscher bei schwierigen Flüssigkeiten?

DerTP-PlattenwärmetauscherSHPHE verwendet geschweißte Wellplatten. Diese Konstruktion verhindert Verstopfungen und eignet sich für Flüssigkeiten mit Partikeln, Fasern oder hoher Viskosität.

Kann ich einen Rohrbündelwärmetauscher für Dampfanwendungen verwenden?

Ja. Rohrbündelwärmetauscher eignen sich gut für Dampf. Sie sind für hohe Drücke und Temperaturen ausgelegt. Viele Kraftwerke und Fabriken nutzen sie.
