Eine Reise durch die Wärmetauscherindustrie – weltweit im Einsatz

Energieerzeugung: Die Welt effizient mit Energie versorgen

Die Energieerzeugungsbranche ist stark auf Wärmetauscher angewiesen, um die thermische Effizienz zu maximieren und die Betriebssicherheit zu gewährleisten. Diese Geräte sind grundlegend für die Umwandlung von Wärmeenergie in Elektrizität, sowohl bei konventionellen als auch bei erneuerbaren Energiequellen.

Konventionelle und nukleare Kraftwerke

In konventionellen Kohle- und Kernkraftwerken spielen Wärmetauscher eine entscheidende Rolle. Große Kondensatoren kühlen den Hochdruckdampf aus den Turbinen ab und kondensieren ihn wieder zu flüssigem Wasser, das anschließend wiederverwendet wird. Dieser Prozess erzeugt ein Vakuum, das den Wirkungsgrad der Turbinen maximiert. Andere Wärmetauscher, sogenannte Speisewasservorwärmer, nutzen die Restwärme, um dieses Wasser vorzuwärmen, bevor es in den Kessel zurückgeführt wird. Dieser Kreislauf reduziert den Brennstoffbedarf für die Dampferzeugung erheblich und steigert so die Gesamtleistung und Wirtschaftlichkeit des Kraftwerks.

Systeme für erneuerbare Energien

Auch erneuerbare Energiesysteme sind auf fortschrittliche Wärmetauschertechnologie angewiesen. In Solarkraftwerken (CSP) übertragen Rohrbündelwärmetauscher Energie von einem erhitzten Fluid auf Wasser und erzeugen so den Dampf, der zum Antrieb von Turbinen benötigt wird. Geothermische Anwendungen stellen besondere Herausforderungen dar, darunter korrosive Fluide und schwankende Temperaturen.

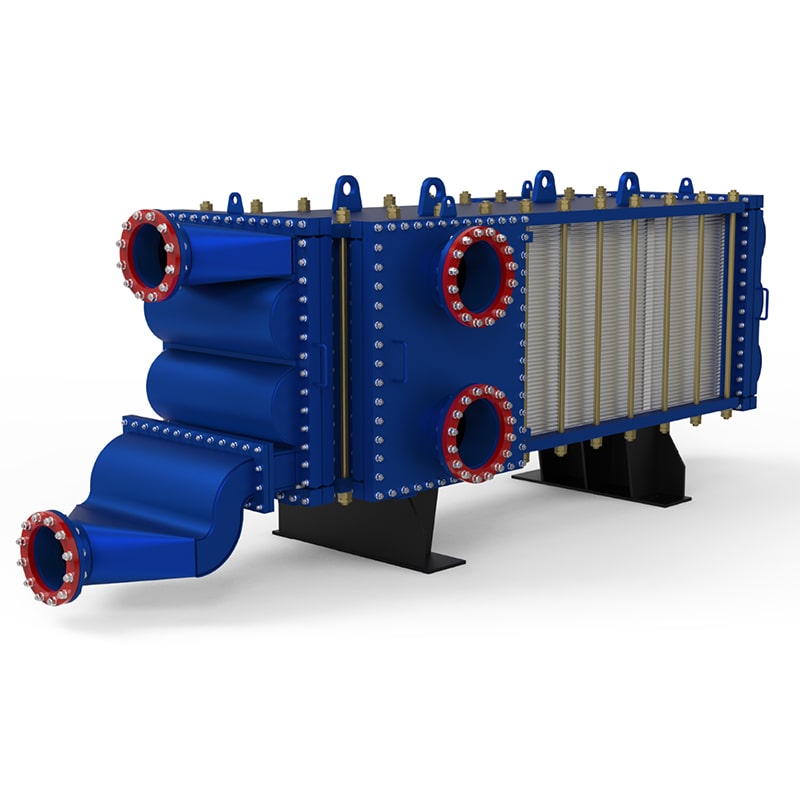

Moderne PlattenwärmetauscherDiese Probleme werden mit innovativen Designs angegangen. Sie verwenden korrosionsbeständige Materialien wie Titan und zeichnen sich durch kompakte Bauweisen aus, die die Installation vereinfachen und gleichzeitig die Wärmerückgewinnung aus Solarkollektoren oder geothermischen Solen maximieren.

Diese Fortschritte sind entscheidend für die effiziente Nutzung erneuerbarer Energien. Wichtige Innovationen konzentrieren sich auf:

•Schnelle Reaktion:Plattenwärmetauscher passen sich schnell an die variablen Lasten an, die bei Solar- und Windkraftanlagen üblich sind.

•Resistenz gegen Verschmutzung:Spezielle Plattengeometrien minimieren Ablagerungen und reduzieren Wartungsstillstandszeiten.

•Kompakte Stellfläche:Kleinere Bauweisen eignen sich ideal für die Nachrüstung bestehender Anlagen und minimieren den Flächenverbrauch.

Öl & Gas: Treibstoffversorgung von der Förderung bis zur Weiterverarbeitung



Die Öl- und Gasindustrie operiert unter einigen der anspruchsvollsten Bedingungen weltweit.WärmetauscherSie bieten eine zuverlässige thermische Leistung, um diese Herausforderungen zu meistern. Sie sind so konstruiert, dass sie extremen Temperaturen, hohem Druck und korrosiven Flüssigkeiten standhalten und sind daher von der Rohstoffgewinnung bis zur Raffination unverzichtbar.

Upstream- und Midstream-Anwendungen

In vorgelagerten Prozessen gewährleisten Wärmetauscher Sicherheit und Effizienz. Rohrbündelwärmetauscher sind aufgrund ihrer hohen Druck- und Temperaturbeständigkeit weit verbreitet. Sie erfüllen mehrere wichtige Funktionen:

• Vorwärmen des Rohöls vor der ersten Trennung.

•Kühlung von komprimiertem Erdgas zur Lagerung oder zum Transport.

•Kondensieren von Kohlenwasserstoffdämpfen während der Reinigung.

•Rückgewinnung von Abwärme aus heißen Prozessströmen.

Midstream-Prozesse, insbesondere die Produktion von Flüssigerdgas (LNG), basieren auf speziellen kryogenen Wärmetauschern. Unterschiedliche Verflüssigungstechnologien nutzen spezifische Wärmetauschertypen, um Erdgas auf -162 °C (-260 °F) abzukühlen.

Wichtige Wärmetauscher in der LNG-VerflüssigungDie Wahl des Wärmetauschers ist entscheidend für die Prozesseffizienz. | Verflüssigungstechnologie | Vorkühlung | Hauptverflüssigung | | :--- | :--- | :--- | | C3MCR / AP-X™ | Kern im Kessel | MCHE | | CasCade / Prico | PFHE | PFHE | | DMR | SWHE | SWHE |Schlüssel:MCHE (Haupt-Kryogenwärmetauscher), PFHE (Plattenrippenwärmetauscher), SWHE (Spiralwickelwärmetauscher)

Downstream-Raffinerieprozesse

In nachgelagerten Raffinerien werden Wärmetauscher in großem Umfang eingesetzt, um die Energieeffizienz zu steigern. Die wichtigste Anwendung ist die Vorwärmanlage. Hier überträgt ein Netzwerk von Wärmetauschern Wärmeenergie von den heißen Produktströmen, die die Destillationskolonne verlassen, auf das einströmende kalte Rohöl. Dadurch wird das Rohöl auf etwa 280 °C (536 °F) vorgewärmt, bevor es in den Ofen gelangt. Dieser Vorwärmschritt reduziert die thermische Belastung des Ofens erheblich, was den Brennstoffverbrauch senkt und die Betriebskosten reduziert.

Heizung, Lüftung, Klima und Kältetechnik: Das Rückgrat der Klimatisierung

WärmetauscherSie sind unverzichtbare Komponenten der HLK- und Kältetechnik. Sie gewährleisten die Klimatisierung, auf die das moderne Leben angewiesen ist – vom Wohnkomfort bis zur industriellen Kühlung. Diese Geräte ermöglichen einen effizienten Wärmeaustausch, der für Heiz- und Kühlprozesse gleichermaßen unerlässlich ist.

Gewerbliche und private Systeme

In Gewerbe- und Wohngebäuden tragen Wärmetauscher maßgeblich zur Energieeffizienz bei. Moderne Gewerbeanlagen nutzen Wärmerückgewinnungsanlagen (WRG) und Energierückgewinnungsanlagen (ERG), um den Heiz- und Kühlbedarf zu reduzieren. Diese Systeme erfüllen strenge Effizienzstandards, indem sie die Wärmeenergie der Abluft zurückgewinnen.

Mindesteffizienzstandards für gewerbliche Rückgewinnungsventilatoren| Systemtyp | Minimale sensible Rückgewinnungseffizienz | Minimale Gesamtrückgewinnungseffizienz | | :--- | :--- | :--- | | HRVs | 85 % | N/A | | ERVs | 75 % | 80 % |

Auch Wohngebäude profitieren von fortschrittlichen Konstruktionen. Mikrokanal-Wärmetauscher beispielsweise nutzen Flachrohre mit winzigen internen Kanälen. Diese Bauweise vergrößert die Oberfläche für den Wärmeaustausch erheblich und ermöglicht so kompaktere und energieeffizientere Klimaanlagen.

Industrielle Kältetechnik und Kühlkettenlogistik

Industrielle Kälteanlagen benötigen robuste Wärmetauscher für die großtechnische Kühlung. In Anlagen mit Ammoniak-basierten Systemen erfüllen Wärmetauscher mehrere wichtige Funktionen:

•KondensierenAmmoniakdampf unter hohem Druck zurück in eine Flüssigkeit.

•VerdunstungFlüssiges Ammoniak zur Wärmeaufnahme und Kühlung.

•GenesungAbwärme zur Verbesserung der Gesamtsystemeffizienz.

Diese Technologie ist auch für die Kühlkette unerlässlich, die temperaturempfindliche Güter wie Lebensmittel und Arzneimittel schützt. Wärmetauscher gewährleisten eine präzise Temperaturkontrolle während Verarbeitung, Lagerung und Transport. Dadurch bleiben Produktqualität und -sicherheit erhalten, Verderb wird verhindert und die Wirksamkeit von Medikamenten wird bewahrt.

Chemische Verarbeitung: Präzise Temperaturregelung

Die chemische Industrie benötigt eine präzise Temperaturregelung. Diese gewährleistet Betriebssicherheit, Prozesseffizienz und hohe Produktqualität. Wärmetauscher sind die wichtigste Technologie zur Steuerung der Wärmeenergie in komplexen chemischen Produktionsumgebungen. Sie ermöglichen es den Bedienern, die Reaktionstemperaturen in engen, optimalen Bereichen zu halten.

Chemische Synthese und Reaktionsmanagement

Viele chemische Reaktionen sind entweder exotherm (setzen Wärme frei) oder endotherm (nehmen Wärme auf). Die Kontrolle dieser thermischen Veränderungen ist von entscheidender Bedeutung.PlattenwärmetauscherDiese Präzision wird durch die dünnen, gewellten Platten erreicht, die eine große Oberfläche und damit einen schnellen Wärmeaustausch ermöglichen. Bei exothermen Reaktionen wird überschüssige Wärme schnell abgeführt, wodurch gefährliche Temperaturspitzen und ein thermisches Durchgehen verhindert werden. Bei endothermen Reaktionen gewährleistet dies eine konstante Energiezufuhr für den gesamten Prozess.

Bei der chemischen Synthese werden häufig stark korrosive Substanzen verwendet. Wärmetauscher müssen diesen aggressiven Bedingungen standhalten, um Leckagen zu vermeiden und eine lange Lebensdauer zu gewährleisten. Ingenieure wählen daher spezielle Werkstoffe für diese Umgebungen aus. Gängige Werkstoffe sind:

• Hochleistungslegierungen wie Hastelloy®, Titan und Zirkonium

•Hochleistungskeramiken wie Siliziumkarbid (SiC)

•Behandelte Werkstoffe wie imprägnierter Graphit (DIABON®) und PTFE (POLYFLURON®)

•Schutzbeschichtungen, einschließlich Epoxidharze und Spezialpolyurethane

Lösungsmittelrückgewinnung und Abwärmenutzung

Wärmetauscher spielen eine entscheidende Rolle für nachhaltigere und kostengünstigere chemische Prozesse. Ein wichtiges Anwendungsgebiet ist die Lösungsmittelrückgewinnung. Dabei kühlen Wärmetauscher heiße Lösungsmitteldämpfe ab und kondensieren sie wieder zu Flüssigkeit. So können wertvolle Lösungsmittel aufgefangen und wiederverwendet werden, was Rohstoffkosten und Umweltbelastungen reduziert.

Dieses Verfahren bietet zudem die Möglichkeit zur Abwärmenutzung. Die bei der Lösungsmittelkondensation freigesetzte Wärmeenergie wird nicht ungenutzt verloren, sondern anderen Anlagenteilen zugeführt. Diese zurückgewonnene Wärme kann Rohstoffe vorwärmen oder als Energie für andere Prozesse dienen.

Dieser Ansatz mit Doppelfunktion senkt die Betriebskosten erheblich. Er unterstützt zudem die Nachhaltigkeitsziele durch die Minimierung von Abfall und Energieverbrauch.

Lebensmittel und Getränke: Wahrung von Sicherheit und Qualität

Die Lebensmittel- und Getränkeindustrie nutzt Wärmetauscher, um Produktsicherheit zu gewährleisten und eine gleichbleibende Qualität zu sichern. Diese Geräte ermöglichen die präzise Temperaturregelung, die für Prozesse von der Pasteurisierung bis zum Brauprozess erforderlich ist, und schützen so die Verbraucher und erhalten die sensorischen Eigenschaften von Lebensmitteln und Getränken.

Pasteurisierungs- und Sterilisationsprozesse

Wärmetauscher sind für die Pasteurisierung von zentraler Bedeutung. Bei diesem Verfahren werden schädliche Mikroorganismen abgetötet, indem Produkte für eine festgelegte Zeit auf bestimmte Temperaturen erhitzt werden.PlattenwärmetauscherSie eignen sich hervorragend für diese Aufgabe, insbesondere für Flüssigkeiten wie Milch. Unterschiedliche Methoden erzielen unterschiedliche Haltbarkeitsziele.

Für Getränke mit höherer Viskosität oder Partikeln, wie beispielsweise Fruchtsäfte mit Fruchtfleisch, sind Rohrwärmetauscher ideal. Ihre Konstruktion verhindert Verstopfungen und gewährleistet einen gleichmäßigen Produktfluss. Dies ermöglicht eine gleichmäßige Erwärmung und effiziente Sterilisation, ohne die Produkttextur zu beeinträchtigen.

Anwendungen in Brauereien und Produktionslinien

Beim Brauen spielen Wärmetauscher eine entscheidende Rolle bei der Temperaturregelung. Nach dem Kochen nutzen Brauer sie, um die heiße Würze schnell abzukühlen. Diese rasche Abkühlung bereitet die Würze auf die Gärung vor und verhindert das Wachstum unerwünschter Bakterien. Während der Gärung sorgen Rohrbündelwärmetauscher, die an Glykolkühler angeschlossen sind, für eine konstante Temperatur. Diese Kontrolle ist unerlässlich für eine optimale Hefeleistung und ein vorhersehbares Geschmacksprofil.

Getränkeproduktionslinien nutzen verschiedene Wärmetauschertypen, um den Heiz- und Kühlbedarf zu decken. Jeder Typ erfüllt einen spezifischen Zweck:

•Plattenwärmetauscherwerden zur Pasteurisierung und allgemeinen Kühlung verwendet.

•RohrwärmetauscherUmgang mit viskosen Flüssigkeiten oder solchen mit Feststoffen.

•Rohrbündelwärmetauschersind zuverlässig für Anwendungen mit hohem Durchsatz.

Diese Vielseitigkeit macht Wärmetauscher unverzichtbar für die Herstellung sicherer und qualitativ hochwertiger Getränke.

Ein Blick auf alle bedienten Wärmetauscherbranchen

WärmetauscherWärmetauscher sind im Transportsektor unverzichtbar. Sie gewährleisten ein entscheidendes Wärmemanagement für Fahrzeuge an Land, in der Luft und auf See. Die Automobil-, Luft- und Raumfahrt- sowie Schifffahrtsbranche sind wichtige Abnehmerbranchen für Wärmetauscher, die jeweils spezifische betriebliche Anforderungen stellen.

Anwendungen in der Automobil- und Luftfahrtindustrie

In der Automobilindustrie sind Wärmetauscher für Leistung und Komfort unerlässlich. Kühler kühlen die Motorflüssigkeiten, um Überhitzung zu verhindern und die Effizienz zu steigern. Für die Klimatisierung des Fahrzeuginnenraums überträgt ein Wärmetauscher Wärmeenergie, um die Luft zu erwärmen oder zu kühlen und so den Fahrgastkomfort zu gewährleisten. Das System funktioniert folgendermaßen:

•Umwälzen von heißem Motorkühlmittel oder kaltem Kältemittel durch das Gerät.

•Durch das Überblasen der Oberfläche des Wärmetauschers wird Wärme übertragen.

•Verteilung der klimatisierten Luft in die Kabine.

Anwendungen in der Luft- und Raumfahrt erfordern leichte und hocheffiziente Lösungen. Moderne Mikrorohr-Wärmetauscher bieten im Vergleich zu älteren Konstruktionen eine überlegene Kühlleistung für wichtige Avioniksysteme. Sie regeln zudem die Temperaturen in Klimaanlagen, die die Kabinenluft kühlen und entfeuchten, um die Sicherheit und den Komfort der Passagiere zu gewährleisten.

Marine- und Schiffbausysteme

Marine Umgebungen stellen extreme Anforderungen an thermische Anlagen. Wärmetauscher kühlen den Hauptmotor eines Schiffes, was die Leistung erhöht und den Kraftstoffverbrauch senkt. Sie regulieren außerdem die Temperaturen von Hilfssystemen wie Heizung, Lüftung, Klimaanlage und Kühlanlagen. Die Bedingungen auf See sind jedoch extrem.

Salzwasser korrodiert Materialien unerbittlich, während Meeresorganismen Biofouling verursachen. Diese Ablagerungen verstopfen Kanäle und reduzieren die thermische Effizienz erheblich.

Die Betreiber stehen vor mehreren anhaltenden Problemen:

1. KorrosionDie ständige Einwirkung von Salzwasser führt zur Zersetzung von Metallkomponenten.

2. BiofoulingAlgen und Seepocken sammeln sich auf Oberflächen an und behindern den Wärmeaustausch.

3. Skalierung: Im Inneren der Anlage bilden sich Mineralablagerungen, die den Durchfluss und die Effizienz verringern.

Diese Faktoren machen eine robuste Konstruktion und Materialauswahl in der Wärmetauscherindustrie, die für maritime Anwendungen eingesetzt wird, von entscheidender Bedeutung.

Die neuen Grenzen für Wärmetauscher im Jahr 2025

Die Wärmetauschertechnologie dringt in wachstumsstarke Branchen vor. Diese neuen Anwendungen tragen zur Bewältigung aktueller Herausforderungen in den Bereichen Energieverbrauch, Nachhaltigkeit und fortschrittliche Fertigung bei. Die Anpassungsfähigkeit der Technologie treibt Innovationen in Rechenzentren, grünem Wasserstoff und Elektrofahrzeugen voran.

Kühlung von Hochleistungs-Rechenzentren

Hochdichte Rechenzentren erzeugen enorme Mengen an Abwärme. Wärmetauscher nutzen diese Wärmeenergie zur Wiederverwendung – ein Verfahren, das als Wärmerückgewinnung bekannt ist. Anstatt die Wärme an die Umgebung abzugeben, wird sie von diesen Systemen für andere Zwecke des Gebäudes genutzt. Dieser Ansatz senkt den Energieverbrauch und die Treibhausgasemissionen erheblich.

Hochleistungsfähige Wärmerückgewinnungs-Wärmetauscher übertragen Energie vom Kühlkreislauf des Rechenzentrums auf den Warmwasserkreislauf der Anlage. Dieses erwärmte Wasser kann dann Energie für die Büroheizung, die Klimaanlage und sogar für Schneeschmelzanlagen liefern.

Produktion und Speicherung von grünem Wasserstoff

Die Produktion von grünem Wasserstoff basiert auf Elektrolyse, einem Prozess, der erhebliche Abwärme erzeugt. Hocheffiziente Wärmetauscher sind daher entscheidend für die Temperaturregulierung. Sie kühlen die Elektrolyseur-Stacks, was eine optimale Leistung gewährleistet und die Lebensdauer der Anlagen verlängert. Diese effiziente Kühlung bietet mehrere wichtige Vorteile:

•Maximiert die Effizienz der Elektrolyse für eine erhöhte Wasserstoffausbeute.

•Reduziert den Gesamtenergiebedarf des Produktionsprozesses.

•Senkt die Betriebskosten durch optimierte Energierückgewinnung.

• Gewährleistet eine lange Lebensdauer in Umgebungen mit hohem Druck und korrosiven Bedingungen.

Thermisches Management von Elektrofahrzeugbatterien

Batterien für Elektrofahrzeuge (EV) benötigen eine präzise Temperaturregelung für Sicherheit und Langlebigkeit. Moderne Wärmetauscher sind daher wesentliche Bestandteile des Thermomanagementsystems von EV-Batterien. Flüssigkeitskühlsysteme nutzen Wärmetauscher, um die Batterie im optimalen Temperaturbereich zu halten. Dies verhindert Leistungsverluste und schützt vor thermischem Durchgehen. Moderne Konstruktionen verfügen zudem über spezielle Eigenschaften, die Ablagerungen reduzieren und Korrosion verhindern, wodurch die Leistung und Lebensdauer des Akkus weiter verbessert werden.

Wärmetauscher sind grundlegend für die moderne Industrie, sie steigern die Effizienz und ermöglichen Innovationen. Ihre Bedeutung ist in etablierten und aufstrebenden Branchen deutlich spürbar.

•Sie bleiben in Kernbranchen wie Energie, Öl & Gas und HLK unverzichtbar.

Die Technologie spielt eine immer größere Rolle in wachstumsstarken Bereichen, darunter Rechenzentren und Elektrofahrzeuge.

•Fortschritte in allen bedienten Wärmetauscherbranchen sind von zentraler Bedeutung für das Erreichen der Nachhaltigkeitsziele für 2025.

Häufig gestellte Fragen

Welche Branchen sind für Wärmetauscher am wichtigsten?

Energieerzeugung, Öl und Gas sowie Heizungs-, Lüftungs- und Klimatechnik sind die wichtigsten Sektoren.WärmetauscherDie bedienten Branchen sind auf diese Technologie angewiesen, um in ihren Kernprozessen betriebliche Effizienz, Sicherheit und Energierückgewinnung zu gewährleisten.

Warum sind Wärmetauscher für neue Technologien wichtig?

Sie bieten essenzielle Lösungen für das Wärmemanagement in wachstumsstarken Branchen. Dazu gehören die Kühlung von Rechenzentren, die Produktion von grünem Wasserstoff und die Temperaturregelung von Elektrofahrzeugbatterien, um Leistung und Sicherheit zu gewährleisten.

Wie werden die Materialien für Wärmetauscher ausgewählt?

Ingenieure wählen die Werkstoffe anhand der Anforderungen der jeweiligen Anwendung aus. Zu den Schlüsselfaktoren zählen Betriebstemperatur, Systemdruck und Korrosivität des Mediums, um Langlebigkeit und optimale Leistung zu gewährleisten.
